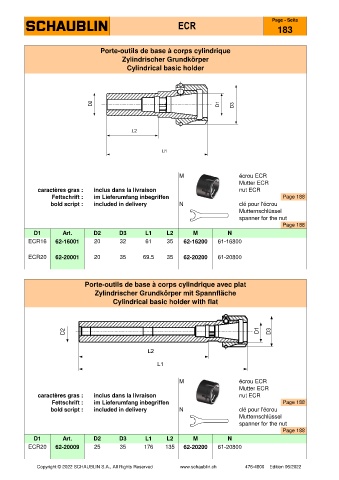

Page 233 - SCHAUBLIN
P. 233
Page - Seite
ECR
183
Porte-outils de base à corps cylindrique
Zylindrischer Grundkörper
Cylindrical basic holder
M écrou ECR
Mutter ECR
caractères gras : inclus dans la livraison nut ECR
Fettschrift : im Lieferumfang inbegriffen Page 188
bold script : included in delivery N clé pour l'écrou
Mutternschlüssel
spanner for the nut
Page 188
D1 Art. D2 D3 L1 L2 M N
ECR16 62-16001 20 32 61 35 62-16200 61-16800
ECR20 62-20001 20 35 69.5 35 62-20200 61-20800
Porte-outils de base à corps cylindrique avec plat
Zylindrischer Grundkörper mit Spannfläche
Cylindrical basic holder with flat
M écrou ECR
Mutter ECR
caractères gras : inclus dans la livraison nut ECR
Fettschrift : im Lieferumfang inbegriffen Page 188
bold script : included in delivery N clé pour l'écrou
Mutternschlüssel
spanner for the nut
Page 188
D1 Art. D2 D3 L1 L2 M N
ECR20 62-20009 25 35 176 135 62-20200 61-20800
Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
