Page 237 - SCHAUBLIN
P. 237
Page - Seite
ECR
187

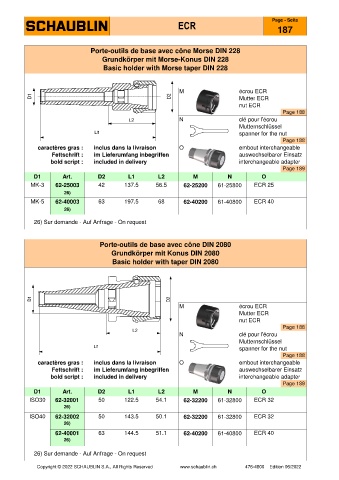

Porte-outils de base avec cône Morse DIN 228
Grundkörper mit Morse-Konus DIN 228
Basic holder with Morse taper DIN 228
M écrou ECR
Mutter ECR
nut ECR
Page 188
N clé pour l'écrou
Mutternschlüssel
spanner for the nut
Page 188
caractères gras : inclus dans la livraison O embout interchangeable
Fettschrift : im Lieferumfang inbegriffen auswechselbarer Einsatz
bold script : included in delivery interchangeable adapter
Page 189
D1 Art. D2 L1 L2 M N O
MK-3 62-25003 42 137.5 56.5 62-25200 61-25800 ECR 25
26)
MK-5 62-40003 63 197.5 68 62-40200 61-40800 ECR 40
26)
26) Sur demande - Auf Anfrage - On request
Porte-outils de base avec cône DIN 2080
Grundkörper mit Konus DIN 2080
Basic holder with taper DIN 2080
M écrou ECR
Mutter ECR
nut ECR
Page 188
N clé pour l'écrou
Mutternschlüssel
spanner for the nut
Page 188
caractères gras : inclus dans la livraison O embout interchangeable
Fettschrift : im Lieferumfang inbegriffen auswechselbarer Einsatz
bold script : included in delivery interchangeable adapter
Page 189
D1 Art. D2 L1 L2 M N O
ISO30 62-32001 50 122.5 54.1 62-32200 61-32800 ECR 32
26)
ISO40 62-32002 50 143.5 50.1 62-32200 61-32800 ECR 32
26)
62-40001 63 144.5 51.1 62-40200 61-40800 ECR 40
26)
26) Sur demande - Auf Anfrage - On request
Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
