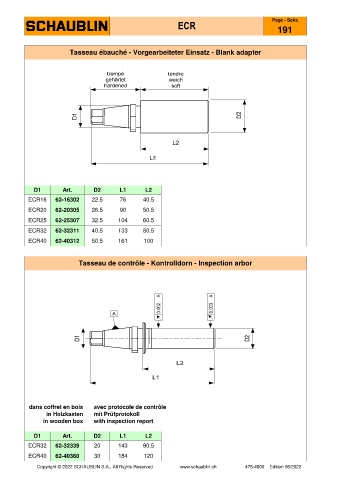

Page 241 - SCHAUBLIN

Page - Seite
ECR
191

Tasseau ébauché - Vorgearbeiteter Einsatz - Blank adapter

D1 Art. D2 L1 L2
ECR16 62-16302 22.5 76 40.5

ECR20 62-20305 26.5 90 50.5
ECR25 62-25307 32.5 104 60.5
ECR32 62-32311 40.5 133 80.5
ECR40 62-40312 50.5 161 100

Tasseau de contrôle - Kontrolldorn - Inspection arbor

dans coffret en bois avec protocole de contrôle
in Holzkasten mit Prüfprotokoll
in wooden box with inspection report

D1 Art. D2 L1 L2
ECR32 62-32339 20 143 90.5

ECR40 62-40360 30 184 120
