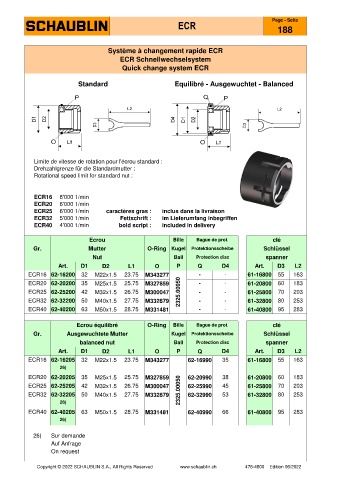

Page 238 - SCHAUBLIN

Page - Seite
ECR
188

Système à changement rapide ECR
ECR Schnellwechselsystem
Quick change system ECR

Standard Equilibré - Ausgewuchtet - Balanced

Limite de vitesse de rotation pour l'écrou standard :
Drehzahlgrenze für die Standardmutter :
Rotational speed limit for standard nut :

ECR16 8'000 1/min
ECR20 6'000 1/min
ECR25 6'000 1/min caractères gras : inclus dans la livraison
ECR32 5'000 1/min Fettschrift : im Lieferumfang inbegriffen
ECR40 4'000 1/min bold script : included in delivery

Ecrou Bille Bague de prot. clé
Gr. Mutter O-Ring Kugel Protektionsscheibe Schlüssel
Nut Ball Protection disc spanner
Art. D1 D2 L1 O P Q D4 Art. D3 L2
ECR16 62-16200 32 M22x1.5 23.75 M343277 - - 61-16800 55 163
ECR20 62-20200 35 M25x1.5 25.75 M327859 - - 61-20800 60 183
ECR25 62-25200 42 M32x1.5 26.75 M300047 2325.00050 - - 61-25800 70 203
ECR32 62-32200 50 M40x1.5 27.75 M332879 - - 61-32800 80 253
ECR40 62-40200 63 M50x1.5 28.75 M331481 - - 61-40800 95 283

Ecrou équilibré O-Ring Bille Bague de prot. clé
Gr. Ausgewuchtete Mutter Kugel Protektionsscheibe Schlüssel
balanced nut Ball Protection disc spanner
Art. D1 D2 L1 O P Q D4 Art. D3 L2
ECR16 62-16205 32 M22x1.5 23.75 M343277 62-16990 35 61-16800 55 163
26)
ECR20 62-20205 35 M25x1.5 25.75 M327859 62-20990 38 61-20800 60 183
ECR25 62-25205 42 M32x1.5 26.75 M300047 2325.00050 62-25990 45 61-25800 70 203
ECR32 62-32205 50 M40x1.5 27.75 M332879 62-32990 53 61-32800 80 253
26)
ECR40 62-40205 63 M50x1.5 28.75 M331481 62-40990 66 61-40800 95 283
26)

26) Sur demande
Auf Anfrage
On request

Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
