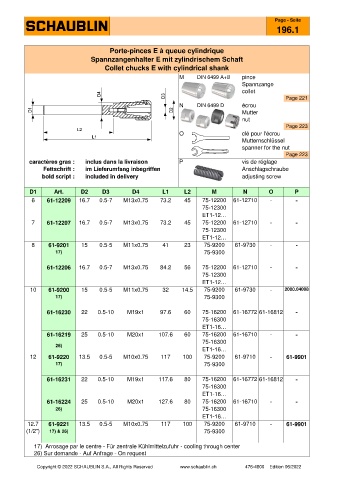

Page 244 - SCHAUBLIN

Page - Seite
196.1

Porte-pinces E à queue cylindrique
Spannzangenhalter E mit zylindrischem Schaft
Collet chucks E with cylindrical shank
M DIN 6499 A+B pince
Spannzange
collet
Page 221
N DIN 6499 D écrou
Mutter
nut
Page 223
O clé pour l'écrou
Mutternschlüssel
spanner for the nut
Page 223
caractères gras : inclus dans la livraison P vis de réglage
Fettschrift : im Lieferumfang inbegriffen Anschlagschraube
bold script : included in delivery adjusting screw

D1 Art. D2 D3 D4 L1 L2 M N O P
6 61-12209 16.7 0.5-7 M13x0.75 73.2 45 75-12200 61-12710 - -
75-12300
ET1-12…
7 61-12207 16.7 0.5-7 M13x0.75 73.2 45 75-12200 61-12710 - -
75-12300
ET1-12…
8 61-9201 15 0.5-5 M11x0.75 41 23 75-9200 61-9730 - -
17) 75-9300

61-12206 16.7 0.5-7 M13x0.75 84.2 56 75-12200 61-12710 - -
75-12300
ET1-12…
10 61-9200 15 0.5-5 M11x0.75 32 14.5 75-9200 61-9730 - 2000.04008
17) 75-9300

61-16230 22 0.5-10 M19x1 97.6 60 75-16200 61-16772 61-16812 -
75-16300
ET1-16…
61-16219 25 0.5-10 M20x1 107.6 60 75-16200 61-16710 - -
75-16300
26)
ET1-16…
12 61-9220 13.5 0.5-5 M10x0.75 117 100 75-9200 61-9710 - 61-9901
17) 75-9300

61-16231 22 0.5-10 M19x1 117.6 80 75-16200 61-16772 61-16812 -
75-16300
ET1-16…
61-16224 25 0.5-10 M20x1 127.6 80 75-16200 61-16710 - -
26) 75-16300
ET1-16…
12.7 61-9221 13.5 0.5-5 M10x0.75 117 100 75-9200 61-9710 - 61-9901
(1/2") 17) & 26) 75-9300

17) Arrosage par le centre - Für zentrale Kühlmittelzufuhr - cooling through center
26) Sur demande - Auf Anfrage - On request

Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
