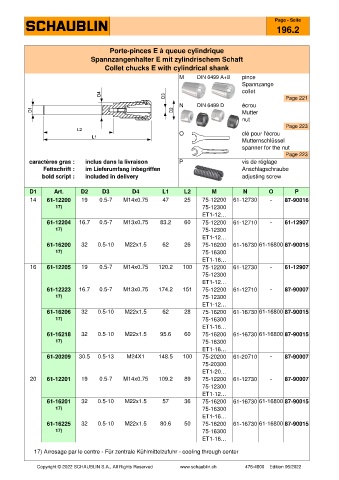

Page 245 - SCHAUBLIN

Page - Seite
196.2

Porte-pinces E à queue cylindrique
Spannzangenhalter E mit zylindrischem Schaft
Collet chucks E with cylindrical shank
M DIN 6499 A+B pince
Spannzange
collet
Page 221
N DIN 6499 D écrou
Mutter
nut
Page 223
O clé pour l'écrou
Mutternschlüssel
spanner for the nut
Page 223
caractères gras : inclus dans la livraison P vis de réglage
Fettschrift : im Lieferumfang inbegriffen Anschlagschraube
bold script : included in delivery adjusting screw

D1 Art. D2 D3 D4 L1 L2 M N O P
14 61-12200 19 0.5-7 M14x0.75 47 25 75-12200 61-12730 - 87-90016
17) 75-12300
ET1-12…
61-12204 16.7 0.5-7 M13x0.75 83.2 60 75-12200 61-12710 - 61-12907
17) 75-12300
ET1-12…
61-16200 32 0.5-10 M22x1.5 62 26 75-16200 61-16730 61-16800 87-90015
17) 75-16300
ET1-16…
16 61-12205 19 0.5-7 M14x0.75 120.2 100 75-12200 61-12730 - 61-12907
75-12300
ET1-12…
61-12223 16.7 0.5-7 M13x0.75 174.2 151 75-12200 61-12710 - 87-90007
17) 75-12300
ET1-12…
61-16206 32 0.5-10 M22x1.5 62 28 75-16200 61-16730 61-16800 87-90015
17) 75-16300
ET1-16…
61-16218 32 0.5-10 M22x1.5 95.6 60 75-16200 61-16730 61-16800 87-90015
17) 75-16300
ET1-16…
61-20209 30.5 0.5-13 M24X1 148.5 100 75-20200 61-20710 - 87-90007
75-20300
ET1-20…
20 61-12201 19 0.5-7 M14x0.75 109.2 89 75-12200 61-12730 - 87-90007
75-12300
ET1-12…
61-16201 32 0.5-10 M22x1.5 57 36 75-16200 61-16730 61-16800 87-90015
17) 75-16300
ET1-16…
61-16225 32 0.5-10 M22x1.5 80.6 50 75-16200 61-16730 61-16800 87-90015
17) 75-16300
ET1-16…
17) Arrosage par le centre - Für zentrale Kühlmittelzufuhr - cooling through center

Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
