196.3

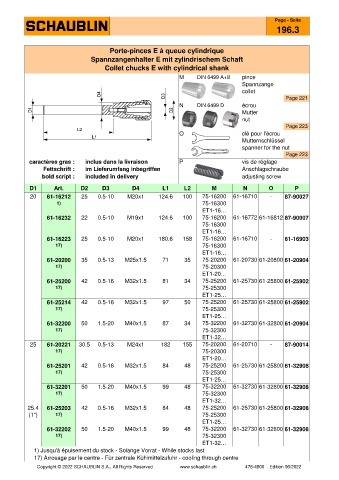

Porte-pinces E à queue cylindrique
Spannzangenhalter E mit zylindrischem Schaft
Collet chucks E with cylindrical shank
M DIN 6499 A+B pince
Spannzange
collet
Page 221
N DIN 6499 D écrou
Mutter
nut
Page 223
O clé pour l'écrou
Mutternschlüssel
spanner for the nut
Page 223
caractères gras : inclus dans la livraison P vis de réglage
Fettschrift : im Lieferumfang inbegriffen Anschlagschraube
bold script : included in delivery adjusting screw

D1 Art. D2 D3 D4 L1 L2 M N O P
20 61-16212 25 0.5-10 M20x1 124.6 100 75-16200 61-16710 - 87-90027
1) 75-16300
ET1-16…
61-16232 22 0.5-10 M19x1 124.6 100 75-16200 61-16772 61-16812 87-90007
75-16300
ET1-16…
61-16223 25 0.5-10 M20x1 180.6 158 75-16200 61-16710 - 61-16903
17) 75-16300
ET1-16…
61-20200 35 0.5-13 M25x1.5 71 35 75-20200 61-20730 61-20800 61-20904
17) 75-20300
ET1-20…
61-25200 42 0.5-16 M32x1.5 81 34 75-25200 61-25730 61-25800 61-25902
17) 75-25300
ET1-25…
61-25214 42 0.5-16 M32x1.5 97 50 75-25200 61-25730 61-25800 61-25902
17) 75-25300
ET1-25…
61-32200 50 1.5-20 M40x1.5 87 34 75-32200 61-32730 61-32800 61-20904
17) 75-32300
ET1-32…
25 61-20221 30.5 0.5-13 M24x1 182 155 75-20200 61-20710 - 87-90014
17) 75-20300
ET1-20…
61-25201 42 0.5-16 M32x1.5 84 48 75-25200 61-25730 61-25800 61-32908
17) 75-25300
ET1-25…
61-32201 50 1.5-20 M40x1.5 99 48 75-32200 61-32730 61-32800 61-32908
17) 75-32300
ET1-32…
25.4 61-25203 42 0.5-16 M32x1.5 84 48 75-25200 61-25730 61-25800 61-32908
(1") 17) 75-25300
ET1-25…
61-32202 50 1.5-20 M40x1.5 99 48 75-32200 61-32730 61-32800 61-32908
17) 75-32300
ET1-32…
1) Jusqu'à épuisement du stock - Solange Vorrat - While stocks last
17) Arrosage par le centre - Für zentrale Kühlmittelzufuhr - cooling through centre
