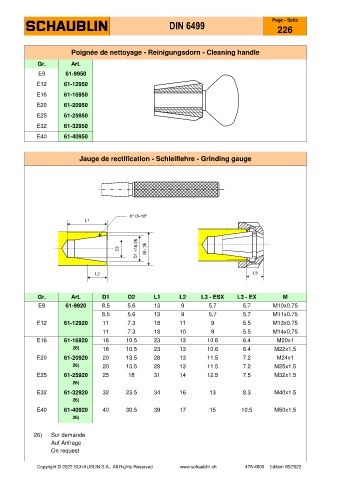

Page 268 - SCHAUBLIN

Page - Seite
DIN 6499
226

Poignée de nettoyage - Reinigungsdorn - Cleaning handle

Gr. Art.
E9 61-9950
E12 61-12950
E16 61-16950
E20 61-20950

E25 61-25950
E32 61-32950
E40 61-40950

Jauge de rectification - Schleiflehre - Grinding gauge

Gr. Art. D1 D2 L1 L2 L3 - ESX L3 - EX M
E9 61-9920 8.5 5.6 13 9 5.7 5.7 M10x0.75
8.5 5.6 13 9 5.7 5.7 M11x0.75
E12 61-12920 11 7.3 18 11 9 5.5 M13x0.75
11 7.3 18 10 9 5.5 M14x0.75
E16 61-16920 16 10.5 23 13 10.6 6.4 M20x1
26) 16 10.5 23 13 10.6 6.4 M22x1.5
E20 61-20920 20 13.5 28 13 11.5 7.2 M24x1
26) 20 13.5 28 13 11.5 7.2 M25x1.5
E25 61-25920 25 18 31 14 12.5 7.5 M32x1.5
26)
E32 61-32920 32 23.5 34 16 13 8.3 M40x1.5
26)
E40 61-40920 40 30.5 39 17 15 10.5 M50x1.5
26)

26) Sur demande
Auf Anfrage
On request
