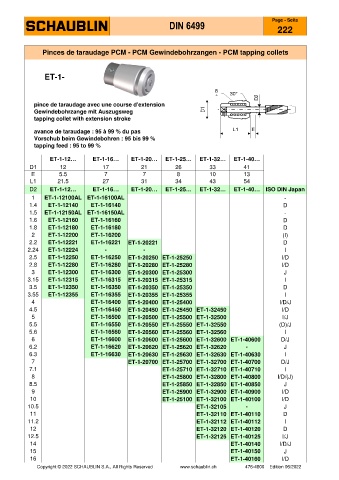

Page 263 - SCHAUBLIN

Page - Seite
DIN 6499
222

Pinces de taraudage PCM - PCM Gewindebohrzangen - PCM tapping collets

ET-1-

pince de taraudage avec une course d'extension
Gewindebohrzange mit Auszugsweg
tapping collet with extension stroke
avance de taraudage : 95 à 99 % du pas
Vorschub beim Gewindebohren : 95 bis 99 %
tapping feed : 95 to 99 %
ET-1-12… ET-1-16… ET-1-20… ET-1-25… ET-1-32… ET-1-40…
D1 12 17 21 26 33 41
E 5.5 7 7 8 10 13
L1 21.5 27 31 34 43 54
D2 ET-1-12… ET-1-16… ET-1-20… ET-1-25… ET-1-32… ET-1-40… ISO DIN Japan
1 ET-1-12100AL ET-1-16100AL -
1.4 ET-1-12140 ET-1-16140 D
1.5 ET-1-12150AL ET-1-16150AL -
1.6 ET-1-12160 ET-1-16160 D
1.8 ET-1-12180 ET-1-16180 D
2 ET-1-12200 ET-1-16200 (I)
2.2 ET-1-12221 ET-1-16221 ET-1-20221 D
2.24 ET-1-12224 - - I
2.5 ET-1-12250 ET-1-16250 ET-1-20250 ET-1-25250 I/D
2.8 ET-1-12280 ET-1-16280 ET-1-20280 ET-1-25280 I/D
3 ET-1-12300 ET-1-16300 ET-1-20300 ET-1-25300 J
3.15 ET-1-12315 ET-1-16315 ET-1-20315 ET-1-25315 I
3.5 ET-1-12350 ET-1-16350 ET-1-20350 ET-1-25350 D
3.55 ET-1-12355 ET-1-16355 ET-1-20355 ET-1-25355 I
4 ET-1-16400 ET-1-20400 ET-1-25400 I/D/J
4.5 ET-1-16450 ET-1-20450 ET-1-25450 ET-1-32450 I/D
5 ET-1-16500 ET-1-20500 ET-1-25500 ET-1-32500 I/J
5.5 ET-1-16550 ET-1-20550 ET-1-25550 ET-1-32550 (D)/J
5.6 ET-1-16560 ET-1-20560 ET-1-25560 ET-1-32560 I
6 ET-1-16600 ET-1-20600 ET-1-25600 ET-1-32600 ET-1-40600 D/J
6.2 ET-1-16620 ET-1-20620 ET-1-25620 ET-1-32620 - J
6.3 ET-1-16630 ET-1-20630 ET-1-25630 ET-1-32630 ET-1-40630 I
7 ET-1-20700 ET-1-25700 ET-1-32700 ET-1-40700 D/J
7.1 ET-1-25710 ET-1-32710 ET-1-40710 I
8 ET-1-25800 ET-1-32800 ET-1-40800 I/D/(J)
8.5 ET-1-25850 ET-1-32850 ET-1-40850 J
9 ET-1-25900 ET-1-32900 ET-1-40900 I/D
10 ET-1-25100 ET-1-32100 ET-1-40100 I/D
10.5 ET-1-32105 - J
11 ET-1-32110 ET-1-40110 D
11.2 ET-1-32112 ET-1-40112 I
12 ET-1-32120 ET-1-40120 D
12.5 ET-1-32125 ET-1-40125 I/J
14 ET-1-40140 I/D/J
15 ET-1-40150 J
16 ET-1-40160 I/D
