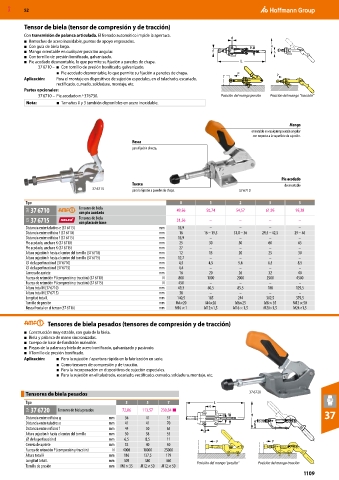

Page 1109 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Tensor de biela (tensor de compresión y de tracción)
Con transmisión de palanca articulada. El frenado automático impide la apertura. d
■ Remaches de acero inoxidable, puntos de apoyo engrasados.
■ Con guía de biela larga. K H
■ Mango orientable en cualquier posición angular. f h
■ Con tornillo de presión bonificado, galvanizado.
■ Pie acodado desmontable, lo que permite su fijación a paredes de chapa. L
37 6710 – ■ Con tornillo de presión bonificado, galvanizado.
■ Pie acodado desmontable, lo que permite su fijación a paredes de chapa. P P
Aplicación: Para el montaje en dispositivos de sujeción especiales, en el taladrado, escariado,
rectificado, curvado, soldadura, montaje, etc.
Partes opcionales:
37 6710 – Pie acodado n.º 376730. Posición del mango presión Posición del mango “tracción“
Nota: ■ Tamaños 0 y 3 también disponibles en acero inoxidable.

Mango
orientable en cualquier posición angular
con respecto a la superficie de sujeción.
Rosca
para fijación directa.

Pie acodado
Tuerca desmontable
37 6715 para la fijación a paredes de chapa. 37 6710

Tipo 0 1 2 3 5
35A 37 6710 Tensores de biela 49,56 50,74 54,57 61,95 95,28
con pie acodado
32S 37 6715 Tensores de biela 31,56 – – – –
con placa de base
Distancia entre taladros e (37 6715) mm 15,9 – – – –
Distancia entre orificios f (37 6710) mm 16 16 – 19,5 31,8 – 36 29,5 – 42,5 29 – 46
Distancia entre orificios f (37 6715) mm 15,9 – – – –
Pie acodado, anchura K (37 6710) mm 25 30 50 60 65
Pie acodado, anchura K (37 6715) mm 27 – – – –
Altura sujeción h hasta el centro del tornillo (37 6710) mm 12 15 20 25 30
Altura sujeción h hasta el centro del tornillo (37 6715) mm 12,7 – – – –
⌀ de la perforación d (37 6710) mm 4,5 4,5 5,6 6,5 8,5
⌀ de la perforación d (37 6715) mm 4,4 – – – –
Carrera de apriete mm 16 20 26 32 40
Fuerza de retención P (compresión y tracción) (37 6710) N 800 1000 2000 2500 4500
Fuerza de retención P (compresión y tracción) (37 6715) N 450 – – – –
Altura total H (37 6710) mm 49,3 60,5 85,5 108 129,5
Altura total H (37 6715) mm 38 – – – –
Longitud total L mm 140,5 185 244 302,5 379,5
Tornillo de presión mm M4×20 M4×20 M6×25 M8 × 35 M12 × 50
Rosca frontal en el tensor (37 6710) mm M10 × 1 M12×1,5 M16 × 1,5 M20×1,5 M24×1,5

Tensores de biela pesados (tensores de compresión y de tracción)
■ Construcción muy estable, con guía de la biela.
■ Biela y palanca de mano sincronizadas.
■ Cuerpo de base de fundición maleable.
■ Piezas de la palanca y biela de acero bonificado, galvanizado y pasivado.
■ VTornillo de presión bonificado.
Aplicación: ■ Para la sujeción / apertura rápida en la fabricación en serie.
■ Como tensores de compresión y de tracción.
■ Para la incorporación en dispositivos de sujeción especiales.
■ Para la sujeción en el taladrado, escariado, rectificado, curvado, soldadura, montaje, etc.

Tensores de biela pesados 37 6720
Tipo 3 5 7 e L
35A 37 6720 Tensores de biela pesados 72,86 113,57 230,84 ■
g f H 37
Distancia entre orificios g mm 36 41 57
Distancia entre taladros e mm 41 41 70 h
Distancia entre orificios f mm 44 50 65
Altura sujeción h hasta el centro del tornillo mm 30 38 55 d
⌀ de la perforación d mm 6,5 8,5 11 P P
Carrera de apriete mm 32 40 50
Fuerza de retención P (compresión y tracción) N 4000 10000 25000
Altura total H mm 116 137,5 179
Longitud total L mm 309 380 460 Posición del mango “presión“ Posición del mango tracción
Tornillo de presión mm M8 × 35 M12 × 50 M12 × 50
