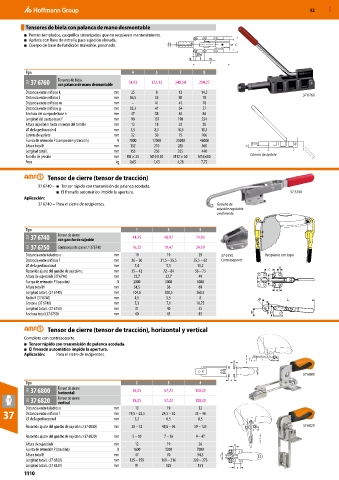

Page 1110 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Tensores de biela con palanca de mano desmontable
■ Pernos templados, casquillos sinterizados que no requieren mantenimiento.
■ Apriete con llave de estrella para sujeción elevada.
■ Cuerpo de base de fundición maleable, pavonado. g n
Ød
k l m
f
Tipo 4 5 7 8

35A 37 6760 Tensores de biela 74,93 122,13 248,54 294,27
con palanca de mano desmontable
Distancia entre orificios k mm 25 8 12 14,5 37 6760
Distancia entre orificios l mm 36,5 35 45 70
Distancia entre orificios m mm – 41 45 70
Distancia entre orificios g mm 33,3 41 54 57
Anchura del cuerpo de base n mm 47 58 84 86
Longitud del cuerpo base f mm 90 137 198 254
Altura sujeción h hasta el centro del tornillo mm 12 18 22 28
⌀ de la perforación d mm 5,5 8,5 10,5 10,5
Carrera de apriete mm 32 50 75 106
Fuerza de retención P (compresión y tracción) N 7000 12000 25000 45000
Altura total H mm 132 210 285 360 h
Longitud total L mm 155 250 355 440
Tornillo de presión mm M8 × 35 M10 X 50 M12 × 50 M16×80 Carrera de apriete
Peso kg 0,65 1,65 4,28 7,72

Tensor de cierre (tensor de tracción)
37 6740 – ■ Tensor rápido con transmisión de palanca acodada.
■ El frenado automático impide la apertura. 37 6740
Aplicación:
37 6740 – Para el cierre de recipientes. Gancho de
sujeción regulable
axialmente.

Tipo 1 3 5
35A 37 6740 Tensor de cierre 44,25 48,97 74,93
con gancho de sujeción
35A 37 6750 Contrasoporte para n.º 376740 16,22 19,47 24,19
Distancia entre taladros e mm 19 19 29 37 6750 Recipiente con tapa
Distancia entre orificios f mm 26 – 30 31,5 – 35,5 55,5 – 63 Contrasoporte
⌀ de la perforación d mm 5,4 5,5 11,2 d
Recorrido ajuste del gancho de sujeción c mm 35 – 42 72 – 84 58 – 73 c
Altura de sujeción h (37 6740) mm 22,7 22,7 49
Fuerza de retención P (tracción) N 2000 3000 5000 f
Altura total H mm 34,5 36 69
Longitud total L (37 6740) mm 104,6 200,5 260,5 e
Radio R (37 6740) mm 4,5 5,5 8 R L
Grosor a (37 6740) mm 5,3 7,1 10,75 a
Longitud total L (37 6750) mm 31 40 55
Anchura total (37 6750) mm 40 45 85 h P H

Tensor de cierre (tensor de tracción), horizontal y vertical
Completo con contrasoporte.
■ Tensor rápido con transmisión de palanca acodada.
■ El frenado automático impide la apertura.
Aplicación: Para el cierre de recipientes.

37 6800
Tipo 2 3 4
35A 37 6800 Tensor de cierre 38,05 57,23 100,30
horizontal
35A 37 6820 Tensor de cierre 38,05 57,23 100,30
vertical
Distancia entre taladros e mm 13 19 32
37 Distancia entre orificios f mm 19,5 – 23,5 24,5 – 32 35 – 46
6,5
⌀ de la perforación d
8,5
5,2
mm
Recorrido ajuste del gancho de sujeción c (37 6800) mm 38 – 72 48,6 – 96 59 – 123 37 6820
Recorrido ajuste del gancho de sujeción c (37 6820) mm 5 – 30 7 – 36 9 – 47
Altura de sujeción h mm 12 19 26
Fuerza de retención P (tracción) N 1600 3200 7000
Altura total H mm 47 70 94,5
Longitud total L (37 6800) mm 125 – 159 169 – 216 209 – 273
Longitud total L (37 6820) mm 91 125 151
1110
