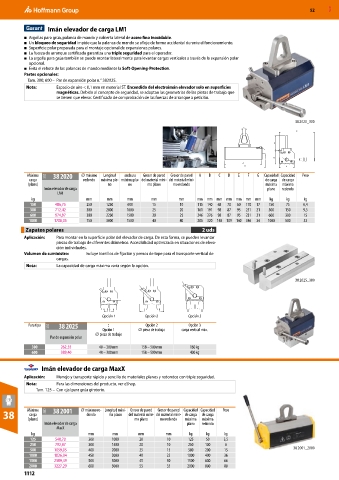

Page 1112 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Imán elevador de carga LM1
■ Argollas para grúa, palanca de mando y cubierta lateral de acero fino inoxidable.
■ Un bloqueo de seguridad impide que la palanca de mando se afloje de forma accidental durante el funcionamiento.
■ Superficie polar preparada para el montaje opcional de expansiones polares.
■ La fuerza de arranque certificada garantiza una triple seguridad para el operador.
■ La argolla para grúa también se puede montar lateralmente para levantar cargas verticales a través de la expansión polar
opcional.
■ Evita el rebote de las palancas de mando mediante la Soft-Opening-Protection.
Partes opcionales:
Tam. 300; 600 – Par de expansión polar n.° 382025.
Nota: Espacio de aire < 0,1 mm en material ST. Encendido del electroimán elevador solo en superficies
magnéticas. Debido al concepto de seguridad, se adaptan las geometrías de las piezas de trabajo que
se tienen que elevar. Certificado de comprobación de las fuerzas de arranque a petición.

38 2020_300
G
F
E

D
A
B C
Máxima 31O 38 2020 ⌀ máximo Longitud anchura Grosor de pared Grosor de pared A B C D E F G Capacidad Capacidad Peso
carga redondo máxima pla- máxima pla- del material míni- del material míni- de carga de carga
(plano) no no mo plano mo redondo máxima máxima
Imán elevador de carga plano redondo
LM1
kg mm mm mm mm mm mm mm mm mm mm mm mm kg kg kg
150 486,75 250 1250 600 15 10 115 140 68 70 60 170 17 150 75 6,4
300 712,42 300 2000 1000 25 20 161 191 98 87 95 231 21 300 150 9,5
600 974,97 300 2250 1500 30 25 246 276 98 87 95 231 21 600 300 15
1000 1708,05 750 3000 1500 40 40 285 320 140 109 140 346 34 1000 500 33
Zapatos polares 2 uds
Aplicación: Para montar en la superficie polar del elevador de carga. De esta forma, se pueden levantar
piezas de trabajo de diferentes diámetros. Accesibilidad optimizada en situaciones de eleva-
ción individuales.
Volumen de suministro: Incluye tornillos de fijación y pernos de tope para el transporte vertical de
cargas.
Nota: La capacidad de carga máxima varía según la opción.

38 2025_300

Opción 1 Opción 2 Opción 3
Para tipo 31O 38 2025 : Opción 2 Opción 3
Opción 1 ⌀ pieza de trabajo carga vertical máx.
⌀ pieza de trabajo
Par de expansión polar
300 262,55 40 – 300 mm 158 – 500 mm 160 kg
600 389,40 40 – 300 mm 158 – 500 mm 400 kg

Imán elevador de carga MaxX
Aplicación: Manejo y transporte rápido y sencillo de materiales planos y redondos con triple seguridad.
Nota: Para las dimensiones del producto, ver eShop.
Tam. 125 – Con ojal para grúa giratorio.

38 Máxima 38D 38 2001 ⌀ máximo re- Longitud máxi- Grosor de pared Grosor de pared Capacidad Capacidad Peso
dondo
carga
del material míni- del material míni- de carga de carga
ma plano
(plano)
Imán elevador de carga mo plano mo redondo máxima máxima
redondo
plano
MaxX
kg mm mm mm mm kg kg kg
125 548,70 300 1000 20 10 125 50 3,5
250 792,07 300 1500 20 10 250 100 6
500 1059,05 400 2000 25 15 500 200 15 38 2001_2000
1000 1826,04 450 3000 40 25 1000 400 36
1500 2389,49 500 3000 45 30 1500 600 66
2000 3227,29 600 3000 55 35 2000 800 80
