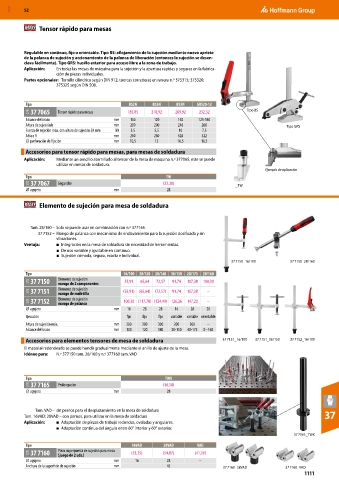

MXD 52

Tensor rápido para mesas

Regulable en continuo, fijo u orientable. Tipo BS: aflojamiento de la sujeción mediante nuevo apriete
de la palanca de sujeción y accionamiento de la palanca de liberación (entonces la sujeción se desen-
clava fácilmente). Tipo GRS: husillo exterior para acceso libre a la zona de trabajo.
Aplicación: En todas las mesas de máquina para la sujeción y la apertura rápidas y seguras en la fabrica-
ción de piezas individuales.
Partes opcionales: Tornillo cilíndrico según DIN 912, tuercas correderas en ranura n.º 375315; 375320;
375325 según DIN 508.

Tipo BS2N BS3N BS5N GRS20-12
37B 37 7065 Tensor rápido para mesas 185,85 210,92 269,92 232,32 Tipo BS
Alcance del brazo mm 100 120 140 123-140
Altura de sujeción h mm 200 200 240 200 Tipo GRS
Fuerza de sujeción máx. con altura de sujeción 50 mm kN 3,5 5,5 10 7,5
Altura H mm 260 260 320 322
⌀ perforación de fijación mm 10,5 13 16,5 16,5

Accesorios para tensor rápido para mesas, para mesas de soldadura
Aplicación: Mediante un sencillo atornillado al tensor de la mesa de máquina n.º 377065, este se puede
utilizar en mesas de soldadura.
Ejemplo de aplicación
Tipo TW
37B 37 7067 Enganche (23,38) _TW
⌀ agujero mm 28

Elemento de sujeción para mesa de soldadura

Tam. 28/160 – Solo se puede usar en combinación con n.º 377165.
37 7152 – Mango de palanca con mecanismo de enclavamiento para la sujeción dosificada y sin
vibraciones.
Ventaja: ■ Integración en la mesa de soldadura sin necesidad de herramientas.
■ De uso variable y ajustable en continuo.
■ Sujeción cómoda, segura, exacta e individual.
37 7150_16/100 37 7150_28/160

Tipo 16/100 28/120 28/140 16/150 28/175 28/160
37B 37 7150 Elemento de sujeción 55,91 65,64 72,57 91,74 107,38 100,30
mango de 2 componentes
37B 37 7151 Elemento de sujeción (55,91) (65,64) (72,57) 91,74 107,38 –
mango de muletilla
37B 37 7152 Elemento de sujeción 100,30 (117,70) (124,49) 126,26 147,20 –
mango de palanca
⌀ agujero mm 16 28 28 16 28 28
Ejecución fijo fijo fijo variable variable orientable
Altura de sujeción máx. mm 200 300 300 200 300 –
Alcance del brazo mm 100 120 140 30-150 40-175 0−160
Accesorios para elementos tensores de mesa de soldadura 37 7151_16/100 37 7151_16/150 37 7152_16/100
El material redondeado se puede hundir gradualmente mediante el anillo de ajuste de la mesa.
Idóneo para: N.º 377150 tam. 28/160 y n.º 377160 tam. VAD

Tipo TWX
37B 37 7165 Prolongación (36,58)
⌀ agujero mm 28

Tam. VAD – sin pernos para el desplazamiento en la mesa de soldadura
Tam. 16VAD; 28VAD – con pernos, para utilizar en la mesa de soldadura 37
Aplicación: ■ Adaptación de piezas de trabajo redondas, ovaladas y angulares.
■ Adaptación continua del ángulo entre 60° interior y 60° exterior.
37 7165_TWX
Tipo 16VAD 28VAD VAD
37B 37 7160 Pieza superpuesta de sujeción para mesa (53,25) (54,87) (41,16)
(juego de 2 uds.)
⌀ agujero mm 16 28 –
Anchura de la superficie de sujeción mm 45 37 7160_28VAD 37 7160_VAD
