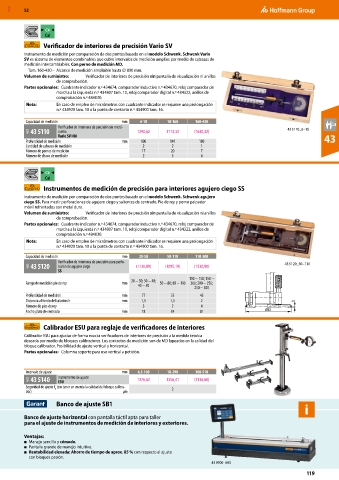

Page 1257 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

C4
Cal
Verificador de interiores de precisión Vario SV
Instrumento de medición por comparación de dos puntos basado en el modelo Schwenk. Schwenk Vario
SV es sistema de elementos combinables que cubre intervalos de medición amplios por medio de cabezas de
medición intercambiables. Con perno de medición MD.
Tam. 160-430 – Alcance de medición ampliable hasta ⌀ 800 mm.
Volumen de suministro: Verificador de interiores de precisión sin pantalla de visualización ni anillos
de comprobación.
Partes opcionales: Cuadrante indicador n.º 434674, comparador inductivo n.º 434670, reloj comparador de
marcha a la izquierda n.º 434807 tam. 10, reloj comparador digital n.º 434322, anillos de
comprobación n.º 484030.
Nota: En caso de empleo de micrómetros con cuadrante indicador se requiere una prolongación
n.º 434920 tam. 10 o la punta de contacto n.º 434900 tam. 16.
Capacidad de medición mm 6-18 18-160 160-430
Verificador de interiores de precisión sin micró-
46D 43 5110 metro 1290,62 1113,33 (1630,32) 43 5110_6–18
Vario SV HM 43
Profundidad de medición mm 100 140 180
Cantidad de cabezas de medición 2 2 1
Número de pernos de medición 17 20 7
Número de discos de medición 2 5 4

C4
Cal
Instrumentos de medición de precisión para interiores agujero ciego SS

Instrumento de medición por comparación de dos puntos basado en el modelo Schwenk. Schwenk agujero
ciego SS. Para medir perforaciones de agujero ciego y salientes de centrado. Pie de rey y perno palpador
móvil refrentados con metal duro.
Volumen de suministro: Verificador de interiores de precisión sin pantalla de visualización ni anillos
de comprobación.
Partes opcionales: Cuadrante indicador n.º 434674, comparador inductivo n.º 434670, reloj comparador de
marcha a la izquierda n.º 434807 tam. 10, reloj comparador digital n.º 434322, anillos de
comprobación n.º 484030.
Nota: En caso de empleo de micrómetros con cuadrante indicador se requiere una prolongación
n.º 434920 tam. 10 o la punta de contacto n.º 434900 tam. 16.
Capacidad de medición mm 20-50 50-110 110-300
Verificador de interiores de precisión para perfo- 43 5120_50–110
46D 43 5120 ración de agujero ciego (1130,89) (1095,19) (1530,90)
SS
110 − 150; 150 −
20 − 30; 30 − 40;
Rango de medición pie de rey mm 50 − 80; 80 − 110 200; 200 − 250;
40 − 50
250 − 300
Profundidad de medición mm 77 55 45
Distancia al fondo del taladros h mm 1,5 1,5 2 h
Número de pies de rey 3 2 4
Ancho plato de centrado mm 18 34 81 ØD

Calibrador ESU para reglaje de verificadores de interiores
Calibrador ESU para ajustar de forma exacta verificadores de interiores de precisión a la medida teórica
deseada por medio de bloques calibradores. Los contactos de medición son de MD lapeados en la calidad del
bloque calibrador. Posibilidad de ajuste vertical y horizontal.
Partes opcionales: Columna soporte para uso vertical a petición.

Intervalo de ajuste mm 4,5-160 18-290 160-510
46D 43 5140 Instrumento de ajuste 1376,62 1356,41 (2136,68)
ESU
Seguridad de ajuste f (sin tener en cuenta la calidad del bloque calibra- 2
u
dor) µm
Banco de ajuste SB1

Banco de ajuste horizontal con pantalla táctil apta para taller
para el ajuste de instrumentos de medición de interiores y exteriores.

Ventajas:
■ Manejo sencillo y cómodo.
■ Pantalla grande de manejo intuitivo.
■ Rentabilidad elevada: Ahorro de tiempo de aprox. 85 % con respecto al ajuste
con bloques patrón.
43 9900_600
119
