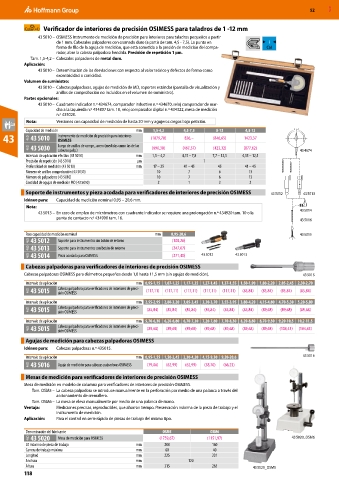

52 MXD

Verificador de interiores de precisión OSIMESS para taladros de 1 -12 mm
43 5010 – OSIMESS Instrumento de medición de precisión para interiores para taladros pequeños a partir
de 1 mm. Cabezales palpadores con cromado duro (a partir de tam. 4,5 - 7,5). La punta en i
forma de filo de la aguja de medición, que está sometida a la presión de medición del compa- Cal
rador, abre la cabeza palpadora hendida. Precisión de repetición 1 µm.
Tam. 1,5-4,2 – Cabezales palpadores de metal duro.
Aplicación:
43 5010 – Determinación de las desviaciones con respecto al valor teórico y defectos de forma como
excentricidad o conicidad.
Volumen de suministro:
43 5010 – Cabezas palpadoras, agujas de medición de MD, soportes estándar (pantalla de visualización y
anillos de comprobación no incluidos en el volumen de suministro).
Partes opcionales:
43 5010 – Cuadrante indicador n.º 434674, comparador inductivo n.º 434670, reloj comparador de mar-
cha a la izquierda n.º 434807 tam. 10, reloj comparador digital n.º 434322, mesa de medición
n.º 435020.
Nota: Versiones con capacidad de medición de hasta 20 mm y agujeros ciegos bajo petición.
Capacidad de medición mm 1,5-4,2 4,5-7,5 8-12 4,5-12
43 46D 43 5010 Instrumento de medición de precisión para interiores (1079,70) 826,– (846,65) 1423,37
OSIMESS
46D 43 5030 Juego de anillos de compr., acero (medidas como las de las (690,30) (467,57) (423,32) (877,62) 43 4674
cabezas palp.)
Intervalo de aplicación efectivo (43 5010) mm 1,5 – 4,2 4,15 – 7,8 7,7 – 12,5 4,15 – 12,5
Precisión de repetición (43 5010) µm 1
Profundidad de medición (43 5010) mm 17 – 25 41 – 45 45 41 – 45
Número de anillos comprobación (43 5030) 10 7 6 13
Número de palpadores (43 5010) 10 7 6 13
Cantidad de agujas de medición MD (43 5010) 2 1 2 2
Soporte de instrumentos y pieza acodada para verificadores de interiores de precisión OSIMESS 43 5012 43 5013
Idóneo para: Capacidad de medición nominal 0,95 – 20,6 mm.
Nota:
43 5013 – En caso de empleo de micrómetros con cuadrante indicador se requiere una prolongación n.º 434920 tam. 10 o la 43 5014
punta de contacto n.º 434900 tam. 16. 43 5016

Para capacidad de medición nominal mm 0,95-20,6 43 5015
46D 43 5012 Soporte para instrumentos sin botón de retorno (108,26)
46D 43 5013 Soporte para instrumentos con botón de retorno (247,07)
46D 43 5014 Pieza acodada para OSIMESS (271,40) 43 5012 43 5013
Cabezas palpadoras para verificadores de interiores de precisión OSIMESS
Cabezas palpadoras OSIMESS para diámetros pequeños desde 1,0 hasta 11,5 mm (sin agujas de medición). 43 5015
Intervalo de aplicación mm 0,95-1,15 1,07-1,25 1,17-1,35 1,27-1,45 1,37-1,55 1,50-1,90 1,80-2,20 2,05-2,45 2,30-2,70
46D 43 5015 Cabeza palpadora para verificadores de interiores de preci- (117,11) (117,11) (117,11) (117,11) (117,11) (85,84) (85,84) (85,84) (85,84)
sión OSIMESS
Intervalo de aplicación mm 2,55-2,95 2,80-3,20 3,05-3,45 3,30-3,70 3,55-3,95 3,80-4,20 4,15-4,80 4,70-5,30 5,20-5,80
46D 43 5015 Cabeza palpadora para verificadores de interiores de preci- (85,84) (85,84) (85,84) (85,84) (85,84) (85,84) (89,68) (89,68) (89,68)
sión OSIMESS
Intervalo de aplicación mm 5,70-6,30 6,20-6,80 6,70-7,30 7,20-7,80 7,70-8,30 8,20-8,80 8,70-9,30 9,20-10,5 10,2-11,5
46D 43 5015 Cabeza palpadora para verificadores de interiores de preci- (89,68) (89,68) (89,68) (89,68) (89,68) (89,68) (89,68) (104,43) (104,43)
sión OSIMESS
Agujas de medición para cabezas palpadoras OSIMESS
Idóneo para: Cabezas palpadoras n.º 435015.
Intervalo de aplicación mm 0,95-1,55 1,50-2,45 2,30-4,20 4,15-9,30 9,20-20,6 43 5016
46D 43 5016 Aguja de medición para cabezas palpadoras OSIMESS (79,06) (62,99) (62,99) (58,70) (66,23)

Mesas de medición para verificadores de interiores de precisión OSIMESS
Mesa de medición en modelo de columna para verificadores de interiores de precisión OSIMESS.
Tam. OSM5 – La cabeza palpadora se introduce manualmente en la perforación por medio de una palanca a través del
accionamiento de cremallera.
Tam. OSM6 – La mesa se eleva manualmente por medio de una palanca de mano.
Ventaja: Mediciones precisas, reproducibles, que ahorran tiempo. Preservación máxima de la pieza de trabajo y el
instrumento de medición.
Aplicación: Para el control en serie rápido de piezas de trabajo del mismo tipo.

Denominación del fabricante OSM5 OSM6
46D 43 5020 Mesa de medición para OSIMESS (1759,67) (1151,97) 43 5020_OSM6
⌀ máximo de pieza de trabajo mm 200 160
Carrera de trabajo máxima mm 60 40
Longitud mm 225 231
Anchura mm 120
Altura mm 315 265 43 5020_OSM5
