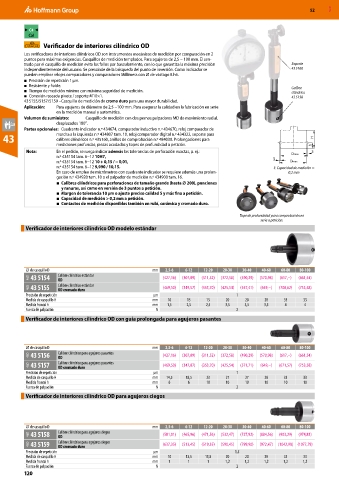

Verificador de interiores cilíndrico OD
Los verificadores de interiores cilíndricos OD son instrumentos mecánicos de medición por comparación en 2
puntos para máximas exigencias. Casquillos de medición templados. Para agujeros de 2,5 − 100 mm. El cen-
trado por el casquillo de medición evita los fallos por basculamiento, con lo que garantiza la máxima precisión Soporte
independientemente del usuario. Se prescinde de la búsqueda del punto de inversión. Como indicador se 43 5160
pueden emplear relojes comparadores y comparadores Millimess con ⌀ de vástago 8 h6.
■ Precisión de repetición 1 µm.
■ Resistente y fiable. Calibre
■ Tiempo de medición mínimo con máxima seguridad de medición. cilíndrico
■ Conexión roscada pivote / soporte M10×1. 43 5156
43 5155/5157/5159 – Casquillo de medición de cromo duro para una mayor durabilidad.
Aplicación: Para agujeros de diámetro de 2,5 −100 mm. Para asegurar la calidad en la fabricación en serie
en la medición manual y automática.
Volumen de suministro: Casquillo de medición con dos pernos palpadores MD de movimiento radial,
desplazados 180°.
Partes opcionales: Cuadrante indicador n.º 434674, comparador inductivo n.º 434670, reloj comparador de
43 marcha a la izquierda n.º 434807 tam. 10, reloj comparador digital n.º 434322, soporte para H
calibres cilíndricos n.º 435160, anillos de comprobación n.º 484030. Prolongaciones para
mediciones profundas, piezas acodadas y topes de profundidad a petición. h
Nota: En el pedido, se ruega indicar además las tolerancias de perforación exactas, p. ej.: S
n.º 435154 tam. 6−12 10H7, S Dmax
n.º 435154 tam. 6−12 10 + 0,15 / − 0,01, Dmax
n.º 435154 tam. 6−12 9,990 / 10,15. S: Capacidad de medición =
En caso de empleo de micrómetros con cuadrante indicador se requiere además una prolon- 0,2 mm
gación n.º 434920 tam. 10 o el palpador de medición n.º 434900 tam. 16.
■ Calibres cilíndricos para perforaciones de tamaño grande (hasta ⌀ 200), punciones
y ranuras, así como en versión de 3 puntos a petición.
■ Margen de tolerancia 10 µm o ajuste preciso calidad 5 y más fina a petición.
■ Capacidad de medición > 0,2 mm a petición.
■ Contactos de medición disponibles también en rubí, cerámica y cromado duro.

Tope de profundidad para comprobación en
serie a petición.
Verificador de interiores cilíndrico OD modelo estándar

⌀ de casquillo D mm 2,5-6 6-12 12-20 20-30 30-40 40-60 60-80 80-100
46D 43 5154 Calibre cilíndrico estándar (427,16) (307,09) (311,52) (372,58) (490,29) (570,98) (617,–) (661,54)
OD
46D 43 5155 Calibre cilíndrico estándar (469,50) (349,57) (353,70) (425,54) (557,41) (649,–) (700,62) (753,58)
OD cromado duro
Precisión de repetición µm 1
Medida de casquillo H mm 10 15 15 20 20 28 33 33
Medida frontal h mm 1,5 2,5 2,5 3,5 3,5 3,5 4 4
Fuerza de palpación N 2
Verificador de interiores cilíndrico OD con guía prolongada para agujeros pasantes

⌀ de casquillo D mm 2,5-6 6-12 12-20 20-30 30-40 40-60 60-80 80-100
46D 43 5156 Calibre cilíndrico para agujeros pasantes (427,16) (307,09) (311,52) (372,58) (490,29) (570,98) (617,–) (661,54)
OD
46D 43 5157 Calibre cilíndrico para agujeros pasantes (469,50) (347,07) (353,70) (425,54) (571,71) (649,–) (671,57) (753,58)
OD cromado duro
Precisión de repetición µm 1
Medida de casquillo H mm 14,5 18,5 23 27 27 28 33 33
Medida frontal h mm 6 6 10 10 10 10 10 10
Fuerza de palpación N 2
Verificador de interiores cilíndrico OD para agujeros ciegos

⌀ de casquillo D mm 2,5-6 6-12 12-20 20-30 30-40 40-60 60-80 80-100
46D 43 5158 Calibre cilíndrico para agujeros ciegos (581,01) (465,96) (471,56) (532,47) (727,92) (884,56) (903,29) (974,83)
OD
46D 43 5159 Calibre cilíndrico para agujeros ciegos (637,35) (513,45) (519,35) (590,45) (799,90) (972,47) (1042,98) (1077,79)
OD cromado duro
Precisión de repetición µm 1,5
Medida de casquillo H mm 10 13,5 13,5 20 20 28 33 33
Medida frontal h mm 1 1 1 1,2 1,2 1,2 1,2 1,2
Fuerza de palpación N 2
