52 MXD

MDI h7 2 h6 HPC x
DIN

Norma 10×D 135° 6535 HA 25 bar

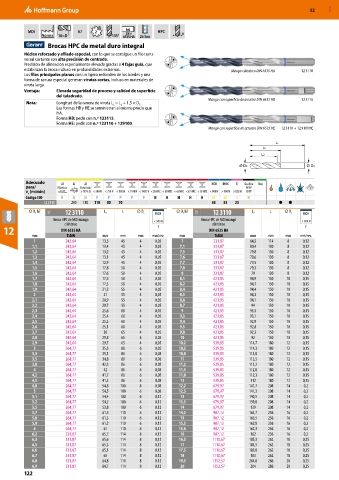

Brocas HPC de metal duro integral
Núcleo reforzado y afilado especial, con lo que se consigue un filo trans-
versal cortante con alta precisión de centrado.
Precisión de alineación especialmente elevada gracias a 4 fajas guía, que
estabilizan la broca incluso en profundidades extremas. Mango cilíndrico DIN 6535 HA 12 3110
Los filos principales planos con un ligero redondeo de los bordes y una
forma de ranura especial generan virutas cortas, incluso en materiales de
viruta larga.
Ventaja: Elevada seguridad de proceso y calidad de superficie
del taladrado.
Mango con superficie de arrastre DIN 6535 HB 12 3115
Nota: Longitud de la ranura de viruta L = L + 1,5 × D .
C
2
C
Las formas HB y HE se suministran al mismo precio que
HA.
Forma HB: pedir con n.º 123115.
Forma HE: pedir con n.º 123110 + 129100.
Mango con superficie de arrastre DIN 6535 HE 12 3110 + 12 9100HE
L
LC
L2
DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
12 3110 200 180 110 80 70 65 55 25 ● ●
⌀ D h7 11E 12 3110 L 2 L ⌀ D s INOX ⌀ D h7 11E 12 3110 L 2 L ⌀ D s INOX
C
C
Broca HPC de MDI mango < 900 N Broca HPC de MDI mango < 900 N
cilíndrico f cilíndrico f
12 DIN 6535 HA DIN 6535 HA
mm TiAlN mm mm mm mm/rev. mm TiAlN mm mm mm mm/rev.
1 242,64 13,5 45 4 0,05 7 331,87 64,5 114 8 0,12
1,1 242,64 13,4 45 4 0,05 7,1 331,87 80,4 130 8 0,12
1,2 242,64 13,2 45 4 0,05 7,5 331,87 79,8 130 8 0,12
1,3 242,64 13,1 45 4 0,05 7,6 331,87 79,6 130 8 0,12
1,4 242,64 12,9 45 4 0,05 7,7 331,87 79,5 130 8 0,12
1,5 242,64 17,8 50 4 0,05 7,8 331,87 79,3 130 8 0,12
1,6 242,64 17,6 50 4 0,05 8 331,87 79 130 8 0,12
1,7 242,64 17,5 50 4 0,05 8,1 421,85 94,9 150 10 0,15
1,8 242,64 17,3 50 4 0,05 8,2 421,85 94,7 150 10 0,15
1,9 242,64 21,2 55 4 0,05 8,4 421,85 94,4 150 10 0,15
2 242,64 21 55 4 0,05 8,5 421,85 94,3 150 10 0,15
2,1 242,64 20,9 55 4 0,05 8,6 421,85 94,1 150 10 0,15
2,2 242,64 20,7 55 4 0,05 8,7 421,85 94 150 10 0,15
2,3 242,64 25,6 60 4 0,05 9 421,85 93,5 150 10 0,15
2,4 242,64 25,4 60 4 0,05 9,3 421,85 93,1 150 10 0,15
2,5 242,64 25,3 60 4 0,05 9,4 421,85 92,9 150 10 0,15
2,6 242,64 25,1 60 4 0,05 9,5 421,85 92,8 150 10 0,15
2,7 242,64 30 65 4 0,05 9,8 421,85 92,3 150 10 0,15
2,8 242,64 29,8 65 4 0,05 10 421,85 92 150 10 0,15
2,9 242,64 29,7 65 4 0,05 10,2 539,85 114,7 180 12 0,15
3 264,77 35,5 80 6 0,05 10,5 539,85 114,3 180 12 0,15
3,3 264,77 35,1 80 6 0,08 10,8 539,85 113,8 180 12 0,15
3,5 264,77 34,8 80 6 0,08 11 539,85 113,5 180 12 0,15
3,8 264,77 42,3 86 6 0,08 11,2 539,85 113,2 180 12 0,15
4 264,77 42 86 6 0,08 11,5 539,85 112,8 180 12 0,15
4,2 264,77 41,7 86 6 0,08 11,8 539,85 112,3 180 12 0,15
4,5 264,77 41,3 86 6 0,08 12 539,85 112 180 12 0,15
4,8 264,77 54,8 100 6 0,08 12,2 679,97 141,7 208 14 0,2
5 264,77 54,5 100 6 0,08 12,5 679,97 141,3 208 14 0,2
5,1 264,77 54,4 100 6 0,12 13 679,97 140,5 208 14 0,2
5,2 264,77 54,2 100 6 0,12 13,5 679,97 139,8 208 14 0,2
5,5 264,77 53,8 100 6 0,12 14 679,97 139 208 14 0,2
5,7 264,77 61,5 110 6 0,12 14,2 907,12 164,7 236 16 0,2
5,8 264,77 61,3 110 6 0,12 15 907,12 163,5 236 16 0,2
5,9 264,77 61,2 110 6 0,12 15,5 907,12 162,8 236 16 0,2
6 264,77 61 110 6 0,12 15,8 907,12 162,3 236 16 0,2
6,2 331,87 65,7 114 8 0,12 16 907,12 162 236 16 0,2
6,3 331,87 65,6 114 8 0,12 16,5 1110,67 185,3 262 18 0,25
6,5 331,87 65,3 114 8 0,12 17 1110,67 184,5 262 18 0,25
6,6 331,87 65,1 114 8 0,12 17,5 1110,67 183,8 262 18 0,25
6,7 331,87 65 114 8 0,12 18 1110,67 183 262 18 0,25
6,8 331,87 64,8 114 8 0,12 19,5 1352,57 204,8 286 20 0,25
6,9 331,87 64,7 114 8 0,12 20 1352,57 204 286 20 0,25
