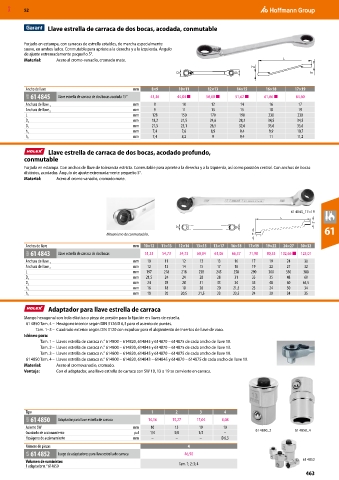

MXD 52

Llave estrella de carraca de dos bocas, acodada, conmutable

Forjado en estampa, con carracas de estrella estables, de marcha especialmente
suave, en ambos lados. Conmutable para apriete a la derecha y a la izquierda. Ángulo
de ajuste extremadamente pequeño 5°.
Material: Acero al cromo-vanadio, cromado mate.

Ancho de llave mm 8×9 10×11 12×13 14×15 16×18 17×19
61B 61 4845 Llave estrella de carraca de dos bocas acodada 15° 43,36 44,84 ■ 50,60 ■ 51,62 ■ 61,06 ■ 64,60
Anchura de llave 1 mm 8 10 12 14 16 17
Anchura de llave 2 mm 9 11 13 15 18 19
L mm 128 150 170 190 230 230
D 1 mm 18,2 21,5 24,6 28,3 34,5 34,5
D 2 mm 21,5 23,1 26,5 32,6 35,6 35,6
h 1 mm 7,4 7,6 8,9 9,4 9,9 10,7
h 2 mm 7,4 8,2 9 9,4 11 11,2

Llave estrella de carraca de dos bocas, acodado profundo,
conmutable
Forjada en estampa. Con anchos de llave de tolerancia estricta. Conmutable para apriete a la derecha y a la izquierda, así como posición central. Con anchos de bocas
distintos, acodadas. Ángulo de ajuste extremadamente pequeño 5°.
Material: Acero al cromo vanadio, cromado mate.

61 4843_17×19
L
h1
D2 D1 61
Mecanismo de conmutación. h2
Anchos de llave mm 10×12 11×13 12×14 13×15 13×17 16×18 17×19 19×22 24×27 30×32
62A 61 4843 Llave estrella de carraca de dos bocas 51,33 54,73 54,73 60,04 61,06 66,37 71,98 80,53 102,66 ■ 123,01
Anchura de llave 1 mm 10 11 12 13 13 16 17 19 24 30
Anchura de llave 2 mm 12 13 14 15 17 18 19 22 27 32
L mm 197 218 218 238 245 258 290 300 330 380
D 1 mm 21,5 24 24 28 28 31 33 35 48 60
D 2 mm 24 28 28 31 33 34 35 48 60 64,5
h 1 mm 16 18 18 20 20 21,5 23 24 30 34
h 2 mm 18 20 20,5 21,5 23 23,5 24 30 34 35

Adaptador para llave estrella de carraca
Mango hexagonal con bola elástica o pieza de presión para la fijación en llaves de estrella.
61 4850 Tam. 4 – Hexágono interior según DIN 3126 D 6,3 para el asiento de puntas.
Tam. 1–3 – Cuadrado exterior según DIN 3120 con expulsor para el alojamiento de insertos de llave de vaso.
Idóneo para:
Tam. 1 – Llaves estrella de carraca n.° 614800 – 614820, 614845 y 614870 – 614875 de cada ancho de llave 10.
Tam. 2 – Llaves estrella de carraca n.° 614800 – 614820, 614845 y 614870 – 614875 de cada ancho de llave 13.
Tam. 3 – Llaves estrella de carraca n.° 614800 – 614820, 614845 y 614870 – 614875 de cada ancho de llave 19.
61 4850 Tam. 4 – Llaves estrella de carraca n.° 614800 – 614820, 614843 – 614845 y 614870 – 614875 de cada ancho de llave 10.
Material: Acero al cromovanadio, cromado.
Ventaja: Con el adaptador, una llave estrella de carraca con SW 10, 13 o 19 se convierte en carraca.

Tipo 1 2 3 4
62A 61 4850 Adaptador para llave estrella de carraca 14,16 15,27 17,04 6,08
Asiento SW mm 10 13 19 10
Cuadrado de accionamiento pul 1/4 3/8 1/2 – 61 4850_2 61 4850_4
Hexágono de accionamiento mm – – – D 6,3
Número de piezas 4
62A 61 4852 Juego de adaptadores para llave estrella de carraca 46,90
Volumen de suministro: Tam. 1; 2; 3; 4 61 4852
1 adaptador n.° 614850
463
