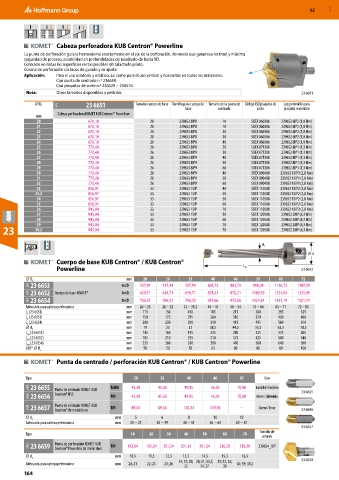

52 MXD

Cabeza perforadora KUB Centron® Powerline
La punta de perforación guía la herramienta exactamente en el eje de la perforación, de modo que garantiza rectitud y máxima
seguridad de proceso, estabilidad en profundidades de taladrado de hasta 9D.
Centrado en todas las superficies rectas posibles sin taladrado piloto.
Corona de perforación sin tacos de guiado y su ajuste.
Aplicación: Para el uso rotatorio y estático, así como para el uso vertical y horizontal en todos los materiales.
Con punta de centrado n.º 236659.
Con plaquitas de corte n.º 236520 − 236576.
Nota: Otros tamaños disponibles a petición. 23 6651
⌀ D C 24L 23 6651 Tamaño cuerpo de base Tornillo para cuerpo de Tamaño de la punta de Código ISO plaquita de Juego tornillo para
base centrado corte plaquita reversible
Cabeza perforadora KOMET KUB Centron® Powerline
mm
20 670,10 20 239653 8IP8 10 SOEX 060306 239652 6IP2 (1,0 Nm)
21 670,10 20 239653 8IP8 10 SOEX 060306 239652 6IP2 (1,0 Nm)
22 670,10 20 239653 8IP8 20 SOEX 060306 239652 6IP2 (1,0 Nm)
23 670,10 20 239653 8IP8 30 SOEX 060306 239652 6IP2 (1,0 Nm)
24 670,10 20 239653 8IP8 40 SOEX 060306 239652 6IP2 (1,0 Nm)
25 770,40 20 239653 8IP8 20 SOEX 07T308 239652 8IP1 (1,3 Nm)
26 770,40 26 239653 8IP9 30 SOEX 07T308 239652 8IP1 (1,3 Nm)
27 770,40 26 239653 8IP9 40 SOEX 07T308 239652 8IP1 (1,3 Nm)
28 770,40 26 239653 8IP9 50 SOEX 07T308 239652 8IP1 (1,3 Nm)
29 770,40 26 239653 8IP9 60 SOEX 07T308 239652 8IP1 (1,3 Nm)
30 770,40 26 239653 8IP9 40 SOEX 090408 239652 15IP1 (2,8 Nm)
31 770,40 26 239653 8IP9 50 SOEX 090408 239652 15IP1 (2,8 Nm)
32 770,40 26 239653 8IP9 60 SOEX 090408 239652 15IP1 (2,8 Nm)
33 856,97 33 239653 15IP 40 SOEX 110508 239652 15IP2 (2,8 Nm)
33,2 856,97 33 239653 15IP 50 SOEX 110508 239652 15IP2 (2,8 Nm)
34 856,97 33 239653 15IP 50 SOEX 110508 239652 15IP2 (2,8 Nm)
35 856,97 33 239653 15IP 60 SOEX 110508 239652 15IP2 (2,8 Nm)
36 945,04 33 239653 15IP 70 SOEX 110508 239652 15IP2 (2,8 Nm)
37 945,04 33 239653 15IP 50 SOEX 120508 239652 20IP (6,3 Nm)
38 945,04 33 239653 15IP 60 SOEX 120508 239652 20IP (6,3 Nm)
39 945,04 33 239653 15IP 70 SOEX 120508 239652 20IP (6,3 Nm)
23 39,2 945,04 33 239653 15IP 70 SOEX 120508 239652 20IP (6,3 Nm)

ABS d 1
⌀ d
Cuerpo de base KUB Centron® / KUB Centron®
Powerline L N 23 6652

⌀ D C mm 20 26 33 40 46 55 65 72
24K 23 6653 4×D 537,94 537,94 537,94 803,73 803,73 998,28 1116,73 1189,59
24K 23 6652 Cuerpo de base KOMET® 6×D 639,71 639,71 639,71 878,21 878,21 1189,59 1254,93 1333,99
24K 23 6654 8×D 706,52 706,52 706,52 955,66 955,66 1324,84 1431,19 1501,11
Adecuada para cabeza perforadora mm 20 – 25 26 – 32 33 – 39,2 40 – 45 46 – 54 55 – 64 65 – 71 72 – 81
(23 6653) mm 113 130 160 185 215 260 295 325
L 1
(23 6652) mm 150 175 215 260 310 370 420 460
L 1
(23 6654) mm 200 230 290 340 415 495 560 610
L 1
mm 19 25 32 38,5 44,5 53,5 63,5 70,5
⌀ d 1
(23 6653) mm 145 160 195 235 280 325 375 405
L tot
(23 6652) mm 185 210 255 310 375 435 500 540
L tot
(23 6654) mm 235 260 330 390 480 560 640 690
L tot
mm 50 50 50 63 80 80 80 100
ABS® ⌀ D s
Punta de centrado / perforación KUB Centron® / KUB Centron® Powerline
Tipo 20 26 40 46 65 Uso
24M 23 6655 Punta de centrado KOMET KUB TiAlN 45,58 45,58 49,85 56,05 70,80 Inoxidable / fundición 33 6655
24M 23 6656 Centron® HSS TiN 45,58 45,58 49,85 56,05 70,80 Acero / aluminio
24M 23 6657 Punta de centrado KOMET KUB TiN 89,54 89,54 110,33 119,92 – Acero / Inox 33 6656
Centron® de metal duro
⌀ d 2 mm 5 6 8 10 12
Adecuada para cabeza perforadora mm 20 − 25 26 − 39 40 − 45 46 − 64 65 − 81
33 6657
Tornillo de
Tipo 10 20 30 40 50 60 70
amarre
24M 23 6659 Punta de perforación KOMET KUB TiN 192,04 192,04 201,34 201,34 201,34 236,29 236,29 239654_8IP
Centron® Powerline de metal duro
⌀ d 2 mm 10,3 11,3 12,3 13,3 14,3 15,3 16,3
24; 27; 30; 28; 31; 33,2; 29; 32; 35; 33 6659
Adecuada para cabeza perforadora mm 20; 21 22; 25 23; 26 36; 39; 39,2
33 34; 37 38
