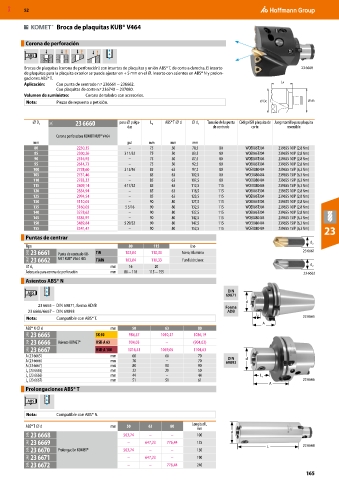

MXD 52

Broca de plaquitas KUB® V464

Corona de perforación

ABS

Brocas de plaquitas (corona de perforación) con insertos de plaquitas y unión ABS® T, de corte a derecha. El inserto 23 6660
de plaquitas para la plaquita exterior se puede ajustar en + 5 mm en el ⌀. Inserto con asientos en ABS® N y prolon-
gaciones ABS® T.
Aplicación: Con punta de centrado n.º 236661 − 236662. LA
Con plaquitas de corte n.º 236740 − 237080.
Volumen de suministro: Corona de taladro con accesorios.
Nota: Piezas de repuesto a petición. DC d1

⌀ D C 24L 23 6660 para ⌀ pulga- L A ABS® T ⌀ d ⌀ d 1 Tamaño de la punta Código ISO plaquita de Juego tornillo para plaquita
das de centrado corte reversible
Corona perforadora KOMET KUB® V464
mm pul mm mm mm
80 2230,35 – 75 50 78,5 80 WOEX06T304 239655 10IP (2,8 Nm)
85 2300,26 3 11/32 75 50 83,5 80 WOEX06T304 239655 10IP (2,8 Nm)
90 2316,92 – 75 50 87,5 80 WOEX06T304 239655 10IP (2,8 Nm)
95 2614,73 – 75 50 92,5 80 WOEX06T304 239655 10IP (2,8 Nm)
100 2728,60 3 15/16 85 63 97,2 80 WOEX080404 239655 15IP (6,3 Nm)
105 2751,46 – 85 63 102,5 80 WOEX080404 239655 15IP (6,3 Nm)
110 2783,32 – 85 63 107,5 80 WOEX080404 239655 15IP (6,3 Nm)
115 2809,14 4 17/32 85 63 112,5 115 WOEX080404 239655 15IP (6,3 Nm)
120 2834,94 – 85 63 118,5 115 WOEX06T304 239655 10IP (2,8 Nm)
125 2994,54 – 85 63 123,5 115 WOEX06T304 239655 10IP (2,8 Nm)
130 3110,03 – 90 80 127,5 115 WOEX06T304 239655 10IP (2,8 Nm)
135 3160,03 5 5/16 90 80 132,5 115 WOEX06T304 239655 10IP (2,8 Nm)
140 3278,62 – 90 80 137,5 115 WOEX06T304 239655 10IP (2,8 Nm)
145 3384,97 – 90 80 142,5 115 WOEX080404 239655 15IP (6,3 Nm)
150 3489,84 5 29/32 90 80 147,5 115 WOEX080404 239655 15IP (6,3 Nm)
155 3541,47 – 90 80 152,5 115 WOEX080404 239655 15IP (6,3 Nm) 23
Puntas de centrar
d 2
Tipo 80 115 Uso
24M 23 6661 Punta de centrado KO- TiN 103,84 110,33 Acero; Aluminio 23 6661
24M 23 6662 MET KUB® V464 HSS TiAlN 103,84 110,33 Fundición; Inox
mm 16 20 d 2
⌀ d 2
Adecuada para corona de perforación mm 80 − 110 115 − 155 23 6662
Asientos ABS® N
DIN
ABS
69871
d
23 6665 – DIN 69871, forma AD/B Forma
23 6666/6667 – DIN 69893 ADB
L 1 23 6665
Nota: Compatible con ABS® T.
A
ABS® N ⌀ d mm 50 63 80
24A 23 6665 SK 50 984,57 1010,37 1036,19
24A 23 6666 Asiento KOMET® HSK-A 63 904,03 – (904,03)
24A 23 6667 HSK-A 100 1016,43 1059,05 1104,63
A (23 6665) mm 60 60 70 DIN d
A (23 6666) mm 70 – 70 69893
A (23 6667) mm 80 80 90
(23 6665) mm 22 29 50
L 1
(23 6666) mm 44 – 44
L 1 L 1
L (23 6667) mm 51 51 61 23 6666
1
A
Prolongaciones ABS® T
ABS

Nota: Compatible con ABS® N.
Longitud L
ABS® T ⌀ d mm 50 63 80
mm
24A 23 6668 563,74 – – 100 d
24A 23 6669 – 647,23 776,44 125 23 6668
24A 23 6670 Prolongación KOMET® 563,74 – – 150 L
24A 23 6671 – 647,23 – 190
24A 23 6672 – – 776,44 240
