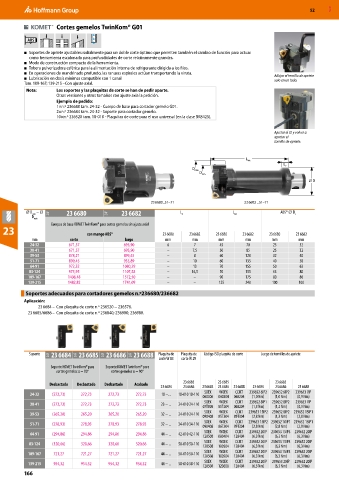

Cortes gemelos TwinKom® G01

ABS

■ Soportes de apriete ajustables radialmente para un doble corte óptimo que permiten también el cambio de función para actuar
como herramienta escalonada para profundidades de corte relativamente grandes.
■ Modo de construcción compacto de la herramienta.
■ Tobera pulverizadora esférica para la alimentación interna de refrigerante dirigida a los filos.
■ En operaciones de mandrinado profundo, las ranuras espirales actúan transportando la viruta. Aflojar el tornillo de apriete
■ Lubricación en dosis mínimas compatible con 1 canal solo en un lado.
Tam. 109-167; 139-215 – Con ajuste axial.
Nota: Los soportes y las plaquitas de corte se han de pedir aparte.
Otras versiones y otros tamaños con ajuste axial a petición.
Ejemplo de pedido:
1×n.º 236680 tam. 24-32 - Cuerpo de base para cortador gemelo G01.
2×n.º 236684 tam. 24-32 - Soporte para cortador gemelo.
10×n.º 236520 tam. 18-010 - Plaquitas de corte para el uso universal (en la clase BK8425).

Ajustar el ⌀ y volver a
apretar el
tornillo de apriete.

L tot
L 2
D máx.
D mín.
⌀ D

23 6680_51–71 23 6682 _51–71
⌀ D − ⌀ 24F 23 6680 24F 23 6682 L 2 L tot ABS® ⌀ D s
mín
D máx
Cuerpos de base KOMET TwinKom® para cortes gemelos sin ajuste axial
23 con mango ABS® 23 6680 23 6682 23 6680 23 6682 23 6680 23 6682
mm corto largo mm mm mm mm mm mm
24-32 671,57 695,90 6 7 45 70 25 32
30-41 671,57 695,90 – 7,5 50 85 25 32
39-53 878,21 899,45 – 8 60 120 32 40
51-71 899,45 935,89 – 10 60 135 40 50
64-91 972,32 1080,29 – 13 70 155 50 63
83-124 973,95 1107,58 – 16,5 70 155 63 80
109-167 1408,48 1572,50 – – 90 175 80 80
139-215 1482,82 1741,09 – – 125 240 100 100

Soportes adecuados para cortadores gemelos n.º236680/236682
Aplicación:
23 6684 – Con plaquita de corte n.º 236520 − 236576.
23 6685/6686 – Con plaquita de corte n.º 236840; 236900; 236980.

Soporte 24F 23 6684 24F 23 6685 24F 23 6686 24F 23 6688 Plaquita de Plaquita de Código ISO plaquita de corte Juego de tornillos de apriete
corte W 83 corte W 29
Soporte KOMET TwinKom® para Soporte KOMET TwinKom® para
cortes gemelos α = 80° cortes gemelos α = 90°
23 6685 23 6685 23 6685
Desbastado Desbastado Desbastado Acabado
23 6684 23 6686 23 6684 23 6686 23 6688 23 6684 23 6686 23 6688
SOEX WOEX CCMT 239652 6IP2 239652 6IP2 239653 7IP
24-32 (272,73) 272,73 272,73 272,73 18 −... 18-010 18-110
060306 040304 060204 (1,0 Nm) (1,0 Nm) (0,9 Nm)
SOEX WOEX CCMT 239652 8IP1 239652 8IP2 239653 7IP
30-41 (272,73) 272,73 272,73 272,73 23 − ... 24-010 24-110
07T308 05T304 060204 (1,3 Nm) (1,3 Nm) (0,9 Nm)
SOEX WOEX CCMT 239653 15IP2 239652 8IP2 239652 15IP1
39-53 (265,20) 265,20 265,20 265,20 32 − ... 24-010 24-110
090408 05T304 09T304 (2,8 Nm) (1,3 Nm) (2,8 Nm)
SOEX WOEX CCMT 239653 15IP2 239652 10IP1 239652 15IP1
51-71 (278,93) 278,93 278,93 278,93 32 − ... 34-010 34-110
090408 06T304 09T304 (2,8 Nm) (2,8 Nm) (2,8 Nm)
SOEX WOEX CCMT 239652 20IP 239653 15IP3 239652 20IP
64-91 (294,86) 294,86 294,86 294,86 44 − ... 42-010 42-110
120508 080404 120404 (6,3 Nm) (6,3 Nm) (6,3 Nm)
SOEX WOEX CCMT 239652 20IP 239653 15IP3 239652 20IP
83-124 (320,66) 320,66 320,66 320,66 44 − ... 50-010 50-110
120508 100504 120404 (6,3 Nm) (6,3 Nm) (6,3 Nm)
SOEX WOEX CCMT 239652 20IP 239653 15IP3 239652 20IP
109-167 721,27 721,27 721,27 721,27 44 − ... 50-010 50-110
120508 100504 120404 (6,3 Nm) (6,3 Nm) (6,3 Nm)
SOEX WOEX CCMT 239652 20IP 239653 20IP 239652 20IP
139-215 954,32 954,32 954,32 954,32 44 − ... 58-010 58-110
120508 120608 120404 (6,3 Nm) (6,3 Nm) (6,3 Nm)
