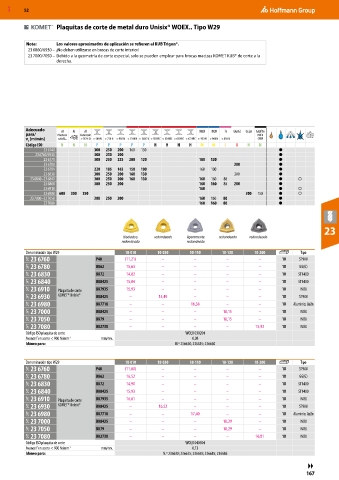

Page 167 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Plaquitas de corte de metal duro Unisix® WOEX.. Tipo W29

Nota: Los valores aproximados de aplicación se refieren al KUB Trigon®.
23 6860/6930 – ¡No deben utilizarse en brocas de corte interior!
23 7000/7050 – Debido a la geometría de corte especial, solo se pueden emplear para brocas macizas KOMET KUB® de corte a la
derecha.

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K N N
23 6740 300 250 200 160 130 ●
23 6760/ 6930 300 250 200 ●
23 6771 300 250 225 200 120 180 120 ●
23 6780 200 ●
23 6791 220 185 165 150 100 160 100 ●
23 6830 300 250 200 160 130 200 ●
23 6840– 23 6841 300 250 200 160 130 160 160 80 ● ○
23 6860 300 250 200 160 160 80 200 ●
23 6910 160 ● ○
23 6980 600 300 250 300 150 ● ○
23 7000– 23 7050 300 250 200 160 160 80 ●
23 7080 160 160 80 ●

23

biselado y redondeado ligeramente redondeado redondeado
redondeado redondeado
Denominación tipo W29 10-010 10-030 10-110 10-130 10-200 Tipo
24T 23 6760 P40 (11,21) – – – – 10 ST900
24T 23 6780 BK62 15,63 – – – – 10 GG(G)
24T 23 6830 BK72 14,02 – – – – 10 ST1400
24T 23 6840 BK8425 15,04 – – – – 10 ST1400
24T 23 6910 Plaquita de corte BK7935 15,93 – – – – 10 INOX
24T 23 6930 KOMET® Unisix® BK8425 – 15,49 – – – 10 ST900
24T 23 6980 BK7710 – – 16,38 – – 10 Aluminio; CuZn
24T 23 7000 BK8425 – – – 18,15 – 10 INOX
24T 23 7050 BK79 – – – 18,15 – 10 INOX
24T 23 7080 BK2730 – – – – 15,93 10 INOX
Código ISO plaquita de corte WOEX 030204
Avance f en acero < 900 N/mm 2 mm/rev. 0,08
Idóneo para: N.º 236630; 236635; 236650

Denominación tipo W29 18-010 18-030 18-110 18-130 18-200 Tipo
24T 23 6760 P40 (11,80) – – – – 10 ST900
24T 23 6780 BK62 16,52 – – – – 10 GG(G)
24T 23 6830 BK72 14,90 – – – – 10 ST1400
24T 23 6840 BK8425 15,93 – – – – 10 ST1400
24T 23 6910 Plaquita de corte BK7935 16,81 – – – – 10 INOX
24T 23 6930 KOMET® Unisix® BK8425 – 16,52 – – – 10 ST900
24T 23 6980 BK7710 – – 17,40 – – 10 Aluminio; CuZn
24T 23 7000 BK8425 – – – 18,29 – 10 INOX
24T 23 7050 BK79 – – – 18,29 – 10 INOX
24T 23 7080 BK2730 – – – – 16,81 10 INOX
Código ISO plaquita de corte WOEX 040304
Avance f en acero < 900 N/mm 2 mm/rev. 0,13
Idóneo para: N.º 236630; 236635; 236650; 236685; 236686
▶▶
167
