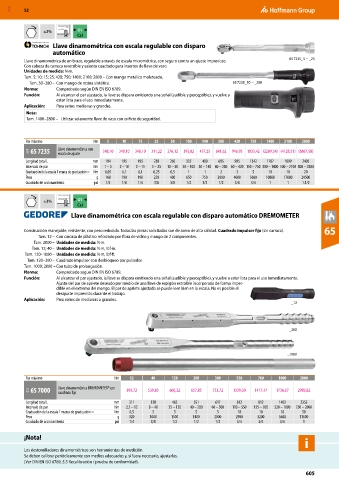

Page 1743 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

±3% O1
Cal
Llave dinamométrica con escala regulable con disparo
automático
Llave dinamométrica de un brazo, regulable a través de escala micrométrica, con seguro contra un ajuste imprevisto. 65 7235_5 − _25
Con cabeza de carraca reversible y asiento cuadrado para insertos de llave de vaso.
Unidades de medida: N·m.
Tam. 5; 10; 15; 25; 420; 750; 1400; 2100; 2800 – Con mango metálico moleteado.
Tam. 50–280 – Con mango de resina sintética. 65 7235_50 − _280
Norma: Comprobado según DIN EN ISO 6789.
Función: Al alcanzar el par ajustado, la llave se dispara emitiendo una señal (audible y perceptible), y vuelve a
estar lista para el uso inmediatamente.
Aplicación: Para series medianas y grandes.
Nota:
Tam. 1400–2800 – Utilizar solamente llave de vaso con orificio de seguridad.

Par máximo Nm 5 10 15 25 50 100 140 280 420 750 1400 2100 2800

66F 65 7235 Llave dinamométrica con 348,10 348,10 348,10 311,22 376,12 393,82 457,25 641,62 946,95 1833,42 (2209,54) (4128,51) (6867,58)
escala de ajuste
Longitud total L mm 194 195 195 230 260 335 400 695 995 1342 1787 1899 2405
Intervalo de par Nm 1 – 5 2 – 10 3 – 15 5 – 25 10 – 50 20 – 100 30 – 140 40 – 280 60 – 420 150 – 750 300 – 1400 500 – 2100 800 – 2800
Graduación de la escala 1 marca de graduación = Nm 0,05 0,1 0,1 0,25 0,5 1 1 2 3 5 10 10 20
Peso g 160 190 190 250 400 650 750 2000 4000 5600 10800 17000 24500
Cuadrado de accionamiento pul 1/4 1/4 1/4 3/8 3/8 1/2 1/2 1/2 3/4 3/4 1 1 1.1/2

±3% O1
Cal
Llave dinamométrica con escala regulable con disparo automático DREMOMETER

Construcción manejable, resistente, con peso reducido. Todas las piezas solicitadas son de acero de alta calidad. Cuadrado impulsor fijo (sin carraca). 65
Tam. 12 – Con carcasa de plástico reforzado por fibra de vidrio y mango de 2 componentes.
Tam. 2000 – Unidades de medida: N·m.
Tam. 12; 40 – Unidades de medida: N·m, lbf·in.
Tam. 120–1000 – Unidades de medida: N·m, lbf·ft.
Tam. 120–300 – Cuadrado impulsor con desbloqueo por pulsador.
Tam. 1000; 2000 – Con tubo de prolongación.
Norma: Comprobado según DIN EN ISO 6789.
Función: Al alcanzar el par ajustado, la llave se dispara emitiendo una señal (audible y perceptible), y vuelve a estar lista para el uso inmediatamente.
Ajuste del par de apriete deseado por medio de una llave de espigón extraíble incorporada de forma imper-
dible en el extremo del mango. El par de apriete ajustado se puede leer bien en la escala. No es posible el
desajuste imprevisto durante el trabajo.
Aplicación: Para series de medianas a grandes.
_12

_200

_1000

Par máximo Nm 12 40 120 200 300 550 760 1000 2000

63L 65 7000 Llave dinamométrica DREMOMETER® con 399,72 539,85 600,32 657,85 753,72 1339,30 1417,47 1736,07 2989,82
cuadrado fijo
Longitud total L mm 211 338 462 551 617 812 812 1403 2353
Intervalo de par Nm 2,5 – 12 8 – 40 25 – 120 40 – 200 60 – 300 110 – 550 155 – 760 520 – 1000 750 – 2000
Graduación de la escala 1 marca de graduación = Nm 0,5 5 5 5 5 10 10 10 50
Peso g 320 1000 1500 1400 2000 2900 3200 5600 11600
Cuadrado de accionamiento pul 1/4 3/8 1/2 1/2 1/2 3/4 3/4 3/4 1

¡Nota!
i
Los destornilladores dinamométricos son herramientas de medición.
Se deben calibrar periódicamente con medios adecuados y, si fuera necesario, ajustarlas.
(Ver DIN EN ISO 6789, 5.3 Recalibración / prueba de conformidad).
605
