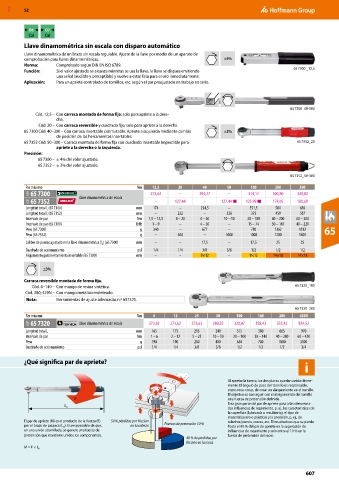

Llave dinamométrica sin escala con disparo automático
Llave dinamométrica de un brazo sin escala regulable. Ajuste de la llave por medio de un aparato de
comprobación para llaves dinamométricas. ±4%
Norma: Comprobado según DIN EN ISO 6789. 65 7300 _12,5
Función: Si el valor ajustado se alcanza mientras se usa la llave, la llave se dispara emitiendo
una señal (audible y perceptible) y vuelve a estar lista para el uso inmediatamente.
Aplicación: Para un apriete controlado de tornillos, etc. según el par preajustado en trabajo en serie.

65 7300_40-300
Cód. 12,5 – Con carraca montada de forma fija; solo para apriete a la dere-
cha.
Cód. 20 – Con carraca reversible y cuadrado fijo; solo para apriete a la derecha.
65 7300 Cód. 40–300 – Con carraca insertable conmutable. Apriete a izquierda mediante cambio ±3%
de posición de las herramientas insertables.
65 7352 Cód. 50–300 – Carraca montada de forma fija con cuadrado insertable imperdible para 65 7352_20
apriete a la derecha o la izquierda.
Precisión:
65 7300 – ± 4% del valor ajustado.
65 7352 – ± 3% del valor ajustado.
65 7352_50-300
Par máximo Nm 12,5 20 40 50 100 200 300
63A 65 7300 Llave dinamométrica sin escala 273,62 – 294,27 – 314,17 300,90 320,82
62E 65 7352 – 127,44 – 127,44 ■ 135,99 ■ 174,05 180,69
Longitud total L (65 7300) mm 174 – 234,5 – 351,5 504 656
Longitud total L (65 7352) mm – 232 – 328 375 459 587
Intervalo de par Nm 1,5 – 12,5 4 – 20 4 – 40 10 – 50 20 – 100 40 – 200 60 – 300
Intervalo de par (65 7300) lbfft 1 – 9 – 4 – 30 – 15 – 74 30 – 147 40 – 220
Peso (65 7300) g 340 – 677 – 780 1362 1512 65
Peso (65 7352) g – 400 – 1000 1000 1200 1600
Calibre de puntas ajustado en la llave dinamométrica [l ] (65 7300) mm – – 17,5 – 17,5 25 25
2
Cuadrado de accionamiento pul 1/4 1/4 3/8 3/8 1/2 1/2 1/2
Alojamiento para herramienta insertable (65 7300) mm – – 9×12 – 9×12 14×18 14×18
±3%

Carraca reversible montada de forma fija.
Cód. 6–140 – Con mango de resina sintética. 65 7320_100
Cód. 280; 420N – Con mango metálico moleteado.
Nota: Herramientas de ajuste adecuadas n.º 657325.
65 7320_280
Par máximo Nm 6 12 25 50 100 140 280 420N
66F 65 7320 Llave dinamométrica sin escala 273,62 273,62 273,62 280,25 320,07 358,42 535,42 824,52
Longitud total L mm 165 175 215 240 315 380 665 970
Intervalo de par Nm 1 – 6 2 – 12 5 – 25 10 – 50 20 – 100 30 – 140 40 – 280 60 – 420
Peso g 190 190 250 400 650 700 1800 3100
Cuadrado de accionamiento pul 1/4 1/4 3/8 3/8 1/2 1/2 1/2 3/4
¿Qué significa par de apriete?
i

Al apretar la tuerca, las dos placas quedan unidas firme-
mente. El ángulo de paso del tornillo es responsable,
entre otras cosas, de crear un alargamiento en el tornillo.
El objetivo es conseguir con el alargamiento del tornillo
F una fuerza de pretensión definida.
Una gran parte del par de apriete pasa a las denomina-
das influencias de rozamiento, p. ej., las características de
L H
la superficie (lubricada o recubierta), el tipo de
material (acero o plástico) y la precisión, p. ej., de
El par de apriete (M) es el producto de la fuerza (F) 50 % pérdidas por fricción Fuerzas de pretensión 10 % taladros/pernos, roscas, etc. El resultado es que se pierde
por el brazo de palanca (L H ). Es responsable de que, en la cabeza hasta el 90 % del par de apriete en la superación de
en una unión atornillada, se genere una fuerza de influencias de rozamiento y solo entra el 10 % en la
pretensión que mantiene unidos los componentes. fuerza de pretensión del racor.
40 % de pérdidas por
fricción en la rosca
M = F × L H
