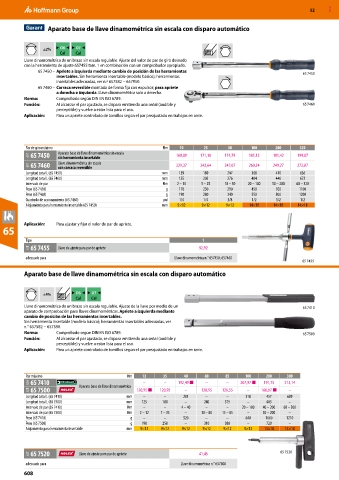

52 MXD

Aparato base de llave dinamométrica sin escala con disparo automático

±2% O6 O7
Cal Cal
Llave dinamométrica de un brazo sin escala regulable. Ajuste del valor de par de giro deseado
con la herramienta de ajuste 657455 tam. 1 en combinación con un comprobador apropiado.
65 7450 – Apriete a izquierda mediante cambio de posición de las herramientas 65 7450
insertables. Sin herramienta insertable (modelo básico); herramientas
insertables adecuadas, ver n.º 657582 − 657950.
65 7460 – Carraca reversible montada de forma fija con expulsor; para apriete
a derecha e izquierda. Llave dinamométrica solo a derecha.
Norma: Comprobado según DIN EN ISO 6789.
Función: Al alcanzar el par ajustado, se dispara emitiendo una señal (audible y 65 7460
perceptible) y vuelve a estar lista para el uso.
Aplicación: Para un apriete controlado de tornillos según el par preajustado en trabajos en serie.

Par de giro máximo Nm 10 25 50 100 200 320
61E 65 7450 Aparato base de llave dinamométrica sin escala 168,89 171,10 174,79 185,12 181,42 199,87
sin herramienta insertable
61E 65 7460 Llave dinamométrica sin escala 229,37 242,64 247,07 260,34 249,27 272,87
con carraca reversible
Longitud total L (65 7450) mm 139 189 247 368 410 636
Longitud total L (65 7460) mm 155 205 276 404 446 672
Intervalo de par Nm 2 – 10 5 – 25 10 – 50 20 – 100 50 – 200 60 – 320
Peso (65 7450) g 170 230 290 450 700 1100
Peso (65 7460) g 190 280 340 550 800 1200
Cuadrado de accionamiento (65 7460) pul 1/4 1/4 3/8 1/2 1/2 1/2
Alojamiento para herramienta insertable (65 7450) mm 9×12 9×12 9×12 14×18 14×18 14×18

Aplicación: Para ajustar y fijar el valor de par de apriete.
65

Tipo 1
61E 65 7455 Llave de ajuste para par de apriete 92,92
adecuado para Llave dinamométrica n.° 657450; 657460
65 7455
Aparato base de llave dinamométrica sin escala con disparo automático

±4% O6 O7
Cal Cal
Llave dinamométrica de un brazo sin escala regulable. Ajuste de la llave por medio de un 65 7410
aparato de comprobación para llaves dinamométricas. Apriete a izquierda mediante
cambio de posición de las herramientas insertables.
Sin herramienta insertable (modelo básico); herramientas insertables adecuadas, ver
n.° 657582 − 657590.
Norma: Comprobado según DIN EN ISO 6789. 65 7500
Función: Al alcanzar el par ajustado, se dispara emitiendo una señal (audible y
perceptible) y vuelve a estar lista para el uso.
Aplicación: Para un apriete controlado de tornillos según el par preajustado en trabajos en serie.

Par máximo Nm 12 35 40 80 85 100 200 300
63A 65 7410 Aparato base de llave dinamométrica – – 192,49 ■ – – 207,97 ■ 191,75 213,14
62E 65 7500 120,95 ■ 120,95 – 120,95 126,55 – 166,67 ■ –
Longitud total L (65 7410) mm – – 201 – – 318 457 609
Longitud total L (65 7500) mm 125 180 – 240 315 – 405 –
Intervalo de par (65 7410) Nm – – 4 – 40 – – 20 – 100 40 – 200 60 – 300
Intervalo de par (65 7500) Nm 2 – 12 7 – 35 – 10 – 80 15 – 85 – 50 – 200 –
Peso (65 7410) g – – 520 – – 640 1060 1210
Peso (65 7500) g 190 250 – 310 380 – 720 –
Alojamiento para herramienta insertable mm 9×12 9×12 9×12 9×12 9×12 9×12 14×18 14×18

62E 65 7520 Llave de ajuste para par de apriete 41,45 65 7520
adecuado para Llave dinamométrica n.° 657500
