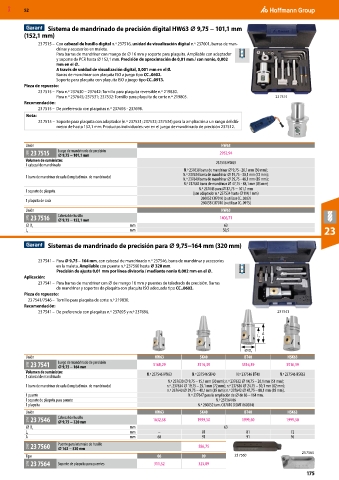

MXD 52

Sistema de mandrinado de precisión digital HW63 ⌀ 9,75 − 101,1 mm
(152,1 mm)
23 7515 – Con cabezal de husillo digital n.º 237516, unidad de visualización digital n.º 237601, barras de man-
drinar y accesorios en maleta.
Para barras de mandrinar con mango de ⌀ 16 mm y soporte para plaquita. Ampliable con adaptador
y soporte de PCR hasta ⌀ 152,1 mm. Precisión de aproximación de 0,01 mm / con nonio, 0,002
mm en el ⌀.
A través de unidad de visualización digital, 0,001 mm en el Ø.
Barras de mandrinar con plaquita ISO a juego tipo CC..0602.
Soporte para plaquita con plaquita ISO a juego tipo CC..09T3.
Pieza de repuesto:
23 7515 – Para n.º 237630 – 237642: Tornillo para plaquita reversible n.º 219830.
Para n.º 237645; 237531; 237532: Tornillo para plaquita de corte n.º 219805. 23 7515
Recomendación:
23 7515 – De preferencia con plaquitas n.º 237695 - 237698.
Nota:
23 7515 – Soporte para plaquita con adaptador (n.º 237531; 237532; 237534) para la ampliación a un rango del diá-
metro de hasta 152,1 mm: Productos individuales: ver en el juego de mandrinado de precisión 237512.

Unión HW63
29W 23 7515 Juego de mandrinado de precisión 2952,94
⌀ 9,75 − 101,1 mm
Volumen de suministro: 237516 HW63
1 cabezal de mandrinado
N.º 237630 barra de mandrinar ⌀ 9,75 - 20,1 mm (30 mm);
N.º 237634 barra de mandrinar ⌀ 19,75 - 30,1 mm (72 mm);
1 barra de mandrinar de cada (longitud máx. de mandrinado)
N.º 237640 barra de mandrinar ⌀ 29,75 - 48,1 mm (85 mm);
N.º 237642 barra de mandrinar ⌀ 47,75 - 88,1 mm (85 mm)
N.º 237645 para ⌀ 87,75 − 101,1 mm
1 soporte de plaquita
(con adaptador n.º 237534 hasta ⌀114,1 mm)
260052 CU7010 (o utilizar CC..0602)
1 plaquita de cada
260058 CU7010 (o utilizar CC..09T3)
Unión HW63
29W 23 7516 Cabezal de husillo 1406,71
⌀ 9,75 − 152,1 mm
⌀ D 1 mm 63
L 1 mm 50,5 23
Sistemas de mandrinado de precisión para ⌀ 9,75−164 mm (320 mm)

23 7541 – Para ⌀ 9,75 – 164 mm, con cabezal de mandrinado n.º 237546, barra de mandrinar y accesorios
en la maleta. Ampliable con puente n.º 237560 hasta ⌀ 320 mm.
Precisión de ajuste 0,01 mm por línea divisoria / mediante nonio 0,002 mm en el ⌀.
Aplicación:
23 7541 – Para barras de mandrinar con ⌀ de mango 16 mm y puentes de taladrado de precisión. Barras
de mandrinar y soportes de plaquita con plaquita ISO adecuada tipo CC..0602.
Pieza de repuesto:
23 7541/7546 – Tornillo para plaquita de corte n.º 219830.
Recomendación:
23 7541 – De preferencia con plaquitas n.º 237695 y n.º 237696. 23 7541

A
L 1

⌀ D 1
Unión HW63 SK40 BT40 HSK63
29W 23 7541 Juego de mandrinado de precisión 3168,29 3516,39 3516,39 3516,39
⌀ 9,75 − 164 mm
Volumen de suministro: N.º 237546 HW63 N.º 237546 SK40 N.º 237546 BT40 N.º 237546 HSK63
1 cabezal de mandrinado
N.º 237630 ⌀ 9,75 – 15,1 mm (30 mm); n.º 237632 ⌀ 14,75 – 20,1 mm (51 mm);
1 barra de mandrinar de cada (longitud máx. de mandrinado) n.º. 237634 ⌀ 19,75 – 25,1 mm (72 mm); n.º 237636 ⌀ 24,75 – 30,1 mm (82 mm);
n.º 237640 ⌀ 29,75 – 48,1 mm (85 mm); n.º 237642 ⌀ 47,75 – 88,1 mm (85 mm).
1 puente N.º 237647 para la ampliación de ⌀ de 86 – 164 mm.
1 soporte de plaquita para puente N.º 237564 06
1 plaquita N.º 260052 tam. CU7010 (CCMT 060204)
Unión HW63 SK40 BT40 HSK63
29W 23 7546 Cabezal de husillo 1632,38 1999,50 1999,50 1999,50
⌀ 9,75 − 320 mm
⌀ D 1 mm 63
L 1 mm – 81 81 72
A mm 60 91 91 96
29W 23 7560 Puente para intervalo de husillo 586,75
⌀ 162 − 320 mm
23 7564
Tipo 06 09 23 7560
29W 23 7564 Soporte de plaquita para puentes 311,52 325,09
175
