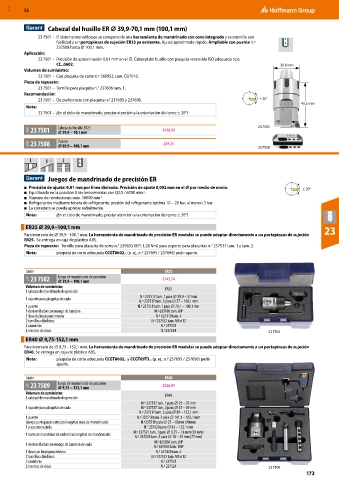

Page 173 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Cabezal del husillo ER ⌀ 39,9-70,1 mm (100,1 mm)
23 7501 – El sistema monobloque se compone de una herramienta de mandrinado con cono integrado y se atornilla con
facilidad a un portapinzas de sujeción ER25 ya existente. Ajuste aproximado rápido. Ampliable con puente n.º
237508 hasta ⌀ 100,1 mm.
Aplicación:
23 7501 – Precisión de aproximación 0,01 mm en el ⌀. Cabezal del husillo con plaquita reversible ISO adecuada tipo
CC..0602. 39,9 mm
Volumen de suministro:
23 7501 – Con plaquita de corte n.º 260052, tam. CU7010.
Pieza de repuesto:
23 7501 – Tornillo para plaquita n.° 237606 tam. 1.
Recomendación:
23 7501 – De preferencia con plaquita n.º 237695 y 237696. ± 20°
45,5 mm
Nota:
23 7501 – ¡En el ciclo de mandrinado, prestar atención a la orientación del corte ± 20°!

29W 23 7501 Cabeza del husillo ER25 1430,90 23 7501
⌀ 39,9 − 70,1 mm
29W 23 7508 Puente 239,24 23 7508
⌀ 69,9 − 100,1 mm

Juegos de mandrinado de precisión ER

■ Precisión de ajuste: 0,01 mm por línea divisoria. Precisión de ajuste 0,002 mm en el ⌀ por medio de nonio. ± 20°
-1
■ Equilibrado en la posición 0 sin herramientas con Q2,5 / 6000 min .
-1
■ Número de revoluciones máx. 10000 min .
■ Refrigeración mediante tobera de refrigerante, presión del refrigerante óptima 10 – 20 bar, al menos 5 bar.
■ La corredera se puede apretar radialmente.
Nota: ¡En el ciclo de mandrinado, prestar atención a la orientación del corte ± 20°!
ER25 ⌀ 39,9−100,1 mm 23
Para intervalo de ⌀ 39,9 - 100,1 mm. La herramienta de mandrinado de precisión ER modular se puede adaptar directamente a un portapinzas de sujeción
ER25. Se entrega en caja de plástico ABS.
Pieza de repuesto: Tornillo para plaquita de corte n.° 239653 (8IP; 1,28 Nm) para soporte para plaquitas n.° 237517 tam. 1 y tam. 2.
Nota: plaquita de corte adecuada CCGT0602.. (p. ej., n.º 237695 / 237696) pedir aparte.

Unión ER25
21F 23 7502 Juego de mandrinado de precisión 1743,74
⌀ 39,9 − 100,1 mm
Volumen de suministro: ER25
1 cabezal de mandrinado de precisión
N.º 237517 tam. 1 para ⌀ 39,9 – 57 mm
1 soporte para plaquitas de cada
N.º 237517 tam. 2 para ⌀ 57 – 100,1 mm
1 puente N.º 237518 tam. 1 para ⌀ 70,1 – 100,1 mm
1 destornillador con mango de bandera N.º 625920 tam. 8IP
1 llave de hexágono interior N.º 627310 tam. 4
2 tornillos cilíndricos N.º 237522 tam. M5×12
2 arandelas N.º 237523
2 resortes de disco N.º237524 23 7502
ER40 ⌀ 9,75-152,1 mm
Para intervalo de ⌀ 9,75 - 152,1 mm. La herramienta de mandrinado de precisión ER modular se puede adaptar directamente a un portapinzas de sujeción
ER40. Se entrega en caja de plástico ABS.
Nota: plaquita de corte adecuada CCGT0602.. y CCGT09T3.. (p. ej., n.º 237695 / 237698) pedir
aparte.

Unión ER40
21F 23 7509 Juego de mandrinado de precisión 3026,84
⌀ 9,75 − 152,1 mm
Volumen de suministro: ER40
1 cabezal de mandrinado de precisión
N.º 237517 tam. 1 para ⌀ 25 – 37 mm
1 soporte para plaquitas de cada N.º 237517 tam. 2 para ⌀ 37 – 89 mm
N.º 237517 tam. 3 para ⌀ 89 – 152,1 mm
1 puente N.º 237518 tam. 2 para ⌀ 101,1 – 152,1 mm
Cuerpo portaplacas estriado (longitud máx.de mandrinado) N.º237519 para ⌀ 25 – 63mm (90mm)
1 pieza intercalada N.° 237520 para ⌀ 63 – 152,1 mm
N.º 237521 tam. 1 para ⌀ 9,75 – 18 mm (50 mm)
1 barra de mandrinar de cada (máx.longitud de mandrinado)
N.º 237521 tam. 2 para ⌀ 18 – 25 mm (77 mm)
N.º 625920 tam. 8IP
1 destornillador con mango de bandera de cada
N.º 625920 tam. 10IP
1 llave con hexágono interior N.º 627424 tam. 4
2 tornillos cilíndricos N.º 237522 tam. M5×12
2 arandelas N.º 237523
2 resortes de disco N.º 237524 23 7509
