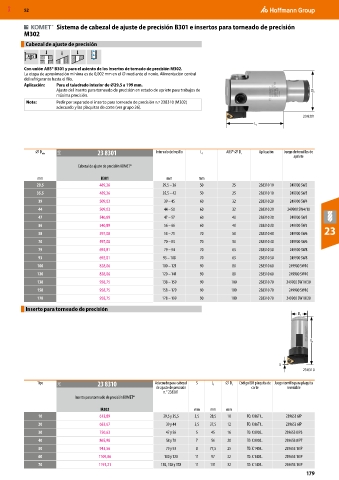

Page 179 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Sistema de cabezal de ajuste de precisión B301 e insertos para torneado de precisión
M302
Cabezal de ajuste de precisión

ABS

Con unión ABS® B301 y para el asiento de los insertos de tornado de precisión M302.
La etapa de aproximación mínima es de 0,002 mm en el ⌀ mediante el nonio. Alimentación central
del refrigerante hasta el filo.
Aplicación: Para el taladrado interior de ⌀29,5 a 199 mm.
Ajuste del inserto para torneado de precisión en estado de apriete para trabajos de D S
máxima precisión.
Nota: Pedir por separado el inserto para torneado de precisión n.º 238310 (M302)
adecuado y las plaquitas de corte (ver grupo 26).
23 8301
L 1

⌀ D mín 24B 23 8301 Intervalo de husillo L 1 ABS® ⌀ D s Aplicación Juego de tornillos de
apriete
Cabezal de ajuste de precisión KOMET®
mm B301 mm mm
29,5 489,26 29,5 – 36 50 25 238310 10 249900 SW3
35,5 489,26 35,5 – 42 50 25 238310 10 249900 SW3
39 509,03 39 – 45 60 32 238310 20 249900 SW4
44 509,03 44 – 50 60 32 238310 20 249900 SW4/10
47 540,89 47 – 57 60 40 238310 30 249900 SW5
56 540,89 56 – 66 60 40 238310 30 249900 SW5
58 597,08 58 – 71 70 50 238310 40 249900 SW6 23
70 597,08 70 – 83 70 50 238310 40 249900 SW6
79 692,81 79 – 94 70 63 238310 50 249900 SW8
93 692,81 93 – 108 70 63 238310 50 249900 SW8
100 828,06 100 – 121 90 80 238310 60 249900 SW10
120 828,06 120 – 141 90 80 238310 60 249900 SW10
138 958,75 138 – 159 90 100 238310 70 249900 SW10/30
158 958,75 158 – 179 90 100 238310 70 249900 SW10
178 958,75 178 – 199 90 100 238310 70 249900 SW10/30
Inserto para torneado de precisión
D 1

L 1

S
23 8310
Tipo 24J 23 8310 Adecuado para cabezal S L 1 ⌀ D 1 Código ISO plaquita de Juego tornillo para plaquita
de ajuste de precisión corte reversible
n.° 238301
Inserto para torneado de precisión KOMET®

M302 mm mm mm
10 613,89 29,5 y 35,5 3,5 28,5 10 TO. X 06T1.. 239653 6IP
20 683,67 39 y 44 3,5 37,5 12 TO. X 06T1.. 239653 6IP
30 750,63 47 y 56 5 45 16 TO. X 0902.. 239653 8IP3
40 865,98 58 y 70 7 56 20 TO. X 0902.. 239653 8IP7
50 943,56 79 y 93 8 77,5 25 TO. X 1403.. 239653 10IP
60 1109,06 100 y 120 11 97 32 TO. X 1403.. 239653 10IP
70 1191,21 138, 158 y 178 11 131 32 TO. X 1403.. 239653 10IP
179
