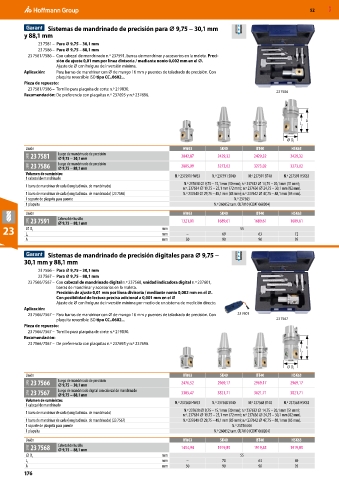

Page 176 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Sistemas de mandrinado de precisión para ⌀ 9,75 − 30,1 mm
y 88,1 mm
23 7581 – Para ⌀ 9,75 – 30,1 mm
23 7586 – Para ⌀ 9,75 – 88,1 mm
23 7581/7586 – Con cabezal de mandrinado n.º 237591, barras de mandrinar y accesorios en la maleta. Preci-
sión de ajuste 0,01 mm por línea divisoria / mediante nonio 0,002 mm en el ⌀.
Ajuste de ⌀ con holgura de inversión mínima.
Aplicación: Para barras de mandrinar con ⌀ de mango 16 mm y puentes de taladrado de precisión. Con
plaquita reversible ISO tipo CC..0602...
Pieza de repuesto:
23 7581/7586 – Tornillo para plaquita de corte n.º 219830. 23 7586
Recomendación: De preferencia con plaquitas n.º 237695 y n.º 237696.

A
L 1

⌀ D 1
Unión HW63 SK40 BT40 HSK63
29W 23 7581 Juego de mandrinado de precisión 2042,87 2429,32 2429,32 2429,32
⌀ 9,75 − 30,1 mm
29W 23 7586 Juego de mandrinado de precisión 2885,09 3273,02 3273,02 3273,02
⌀ 9,75 − 88,1 mm
Volumen de suministro: N.º 237591 HW63 N.º 237591 SK40 N.º 237591 BT40 N.º 237591 HSK63
1 cabezal de mandrinado
N.º 237630 ⌀ 9,75 – 15,1 mm (30 mm); n.º 237632 ⌀ 14,75 – 20,1 mm (51 mm);
1 barra de mandrinar de cada (longitud máx. de mandrinado)
n.º. 237634 ⌀ 19,75 – 25,1 mm (72 mm); n.º 237636 ⌀ 24,75 – 30,1 mm (82 mm).
1 barra de mandrinar de cada (longitud máx. de mandrinado) (23 7586) N.º 237640 ⌀ 29,75 – 48,1 mm (85 mm); n.º 237642 ⌀ 47,75 – 88,1 mm (85 mm).
1 soporte de plaquita para puente N.º 237565
1 plaquita N.º 260052 tam. CU7010 (CCMT 060204)
Unión HW63 SK40 BT40 HSK63
29W 23 7591 Cabezal de husillo 1321,01 1689,61 1689,61 1689,61
⌀ 9,75 − 88,1 mm
23 ⌀ D 1 mm – 69 55 63 72
L
mm
A 1 mm 50 90 90 95
Sistemas de mandrinado de precisión digitales para ⌀ 9,75 −
30,1 mm y 88,1 mm
23 7566 – Para ⌀ 9,75 – 30,1 mm
23 7567 – Para ⌀ 9,75 – 88,1 mm
23 7566/7567 – Con cabezal de mandrinado digital n.º 237568, unidad indicadora digital n.º 237601,
barras de mandrinar y accesorios en la maleta.
Precisión de ajuste 0,01 mm por línea divisoria / mediante nonio 0,002 mm en el ⌀.
Con posibilidad de lectura precisa adicional a 0,001 mm en el ⌀
Ajuste de ⌀ con holgura de inversión mínima por medio de un sistema de medición directo.
Aplicación:
23 7566/7567 – Para barras de mandrinar con ⌀ de mango 16 mm y puentes de taladrado de precisión. Con 23 7601
plaquita reversible ISO tipo CC..0602... 23 7567
Pieza de repuesto:
23 7566/7567 – Tornillo para plaquita de corte n.º 219830.
Recomendación:
23 7566/7567 – De preferencia con plaquitas n.º 237695 y n.º 237696.
A
L 1

⌀ D 1
Unión HW63 SK40 BT40 HSK63
29W 23 7566 Juego de mandrinado de precisión 2476,52 2969,17 2969,17 2969,17
⌀ 9,75 − 30,1 mm
29W 23 7567 Juego de mandrinado digital con cabezal de mandrinado 3305,47 3821,71 3821,71 3821,71
⌀ 9,75 − 88,1 mm
Volumen de suministro: N.º 237568 HW63 N.º 237568 SK40 N.º 237568 BT40 N.º 237568 HSK63
1 cabezal de mandrinado
N.º 237630 ⌀ 9,75 – 15,1 mm (30 mm); n.º 237632 ⌀ 14,75 – 20,1 mm (51 mm);
1 barra de mandrinar de cada (longitud máx. de mandrinado)
n.º. 237634 ⌀ 19,75 – 25,1 mm (72 mm); n.º 237636 ⌀ 24,75 – 30,1 mm (82 mm).
1 barra de mandrinar de cada (longitud máx. de mandrinado) (23 7567) N.º 237640 ⌀ 29,75 – 48,1 mm (85 mm); n.º 237642 ⌀ 47,75 – 88,1 mm (85 mm).
1 soporte de plaquita para puente N.º 237564 06
1 plaquita N.º 260052 tam. CU7010 (CCMT 060204)
Unión HW63 SK40 BT40 HSK63
29W 23 7568 Cabezal de husillo 1454,94 1919,85 1919,85 1919,85
⌀ 9,75 − 88,1 mm
⌀ D 1 mm 55
L 1 mm – 70 63 69
A mm 50 90 90 95
176
