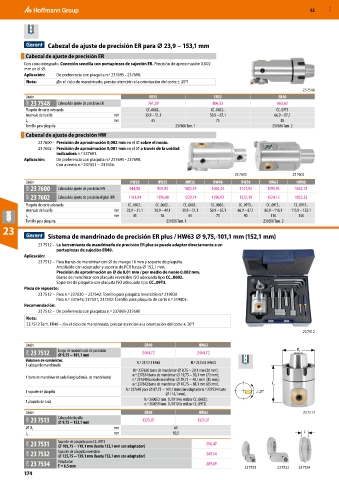

52 MXD

Cabezal de ajuste de precisión ER para ⌀ 23,9 − 153,1 mm

Cabezal de ajuste de precisión ER
Con cono integrado. Conexión sencilla con portapinzas de sujeción ER. Precisión de aproximación 0,002
mm en el ⌀.
Aplicación: De preferencia con plaquita n.º 237695 - 237698.
Nota: ¡En el ciclo de mandrinado, prestar atención a la orientación del corte ± 20°!
23 7548
Unión ER25 ER32 ER40
29W 23 7548 Cabezal de ajuste de precisión ER 761,39 806,53 863,62
Plaquita de corte adecuada CC..0602.. CC..0602.. CC..09T3
Intervalo de husillo mm 39,9 – 51,1 50,9 – 67,1 66,9 – 87,1
L 1 mm 65 75 85
Tornillo para plaquita 237606 Tam. 1 237606 Tam. 2
Cabezal de ajuste de precisión HW
23 7600 – Precisión de aproximación 0,002 mm en el ⌀ sobre el nonio.
23 7602 – Precisión de aproximación 0,001 mm en el ⌀ a través de la unidad
indicadora n.º 237601.
Aplicación: De preferencia con plaquita n.º 237695 - 237698.
Con asiento n.º 237651 − 237656.
23 7600 23 7602
Unión HW20 HW25 HW32 HW40 HW50 HW63 HW80
29W 23 7600 Cabezal de ajuste de precisión HW 944,88 959,93 1003,59 1065,24 1141,94 1299,92 1552,73
29W 23 7602 Cabezal de ajuste de precisión digital HW 1181,04 1196,08 1239,74 1290,92 1372,19 1524,12 1832,53
Plaquita de corte adecuada CC..0602.. CC..0602.. CC..0602.. CC..0602.. CC..09T3.. CC..09T3.. CC..09T3..
Intervalo de husillo mm 23,9 – 31,1 30,9 – 40,1 39,9 – 51,1 50,9 – 67,1 66,9 – 87,1 86,9 – 116,1 115,9 – 153,1
L 1 mm 45 56 66 75 90 110 140
Tornillo para plaquita 237606 Tam. 1 237606 Tam. 2
23
Sistema de mandrinado de precisión ER plus / HW63 ⌀ 9,75,-101,1 mm (152,1 mm)
23 7512 – La herramienta de mandrinado de precisión ER plus se puede adaptar directamente a un
portapinzas de sujeción ER40.
Aplicación:
23 7512 – Para barras de mandrinar con ⌀ de mango 16 mm y soporte de plaquita.
Ampliable con adaptador y soporte de PCR hasta ⌀ 152,1 mm.
Precisión de aproximación en ⌀ de 0,01 mm / por medio de nonio 0,002 mm.
Barras de mandrinar con plaquita reversible ISO adecuada tipo CC..0602.
Soportes de plaquita con plaquita ISO adecuada tipo CC..09T3.
Pieza de repuesto:
23 7512 – Para n.º 237630 − 237642: Tornillo para plaquita reversible n.º 219830.
Para n.º 237645; 237531; 237532: Tornillo para plaquita de corte n.º 219805.
Recomendación:
23 7512 – De preferencia con plaquitas n.º 237695-237698
Nota:
23 7512 Tam. ER40 – ¡En el ciclo de mandrinado, prestar atención a la orientación del corte ± 20°!
23 7512

Unión ER40 HW63
29W 23 7512 Juego de mandrinado de precisión 2464,72 2464,72 D 1
⌀ 9,75 − 101,1 mm
Volumen de suministro: N.º 237513 ER40 N.º 237513 HW63
1 cabezal de mandrinado
N.º 237630 barra de mandrinar ⌀ 9,75 − 20,1 mm (30 mm);
n.º 237634 barra de mandrinar ⌀ 19,75 − 30,1 mm (72 mm);
1 barra de mandrinar de cada (longitud máx. de mandrinado)
n.º 237640 barra de mandrinar ⌀ 29,75 − 48,1 mm (85 mm);
n.º 237642 barra de mandrinar ⌀ 47,75 − 88,1 mm (85 mm). L 1
N.º 237645 para ⌀ 87,75 − 101,1 mm (con adaptador n.º 237534 hasta
1 soporte de plaquita ± 20°
⌀ 114,1 mm).
N.º 260052 tam. CU7010 (o utilizar CC..0602);
1 plaquita de cada
n.º 260058 tam. CU7010 (o utilizar CC..09T3).
Unión ER40 HW63 23 7513
29W 23 7513 Cabezal de husillo 1321,01 1321,01
⌀ 9,75 − 152,1 mm
⌀ D 1 mm 63
L 1 mm 50,5 F
29W 23 7531 Soporte de plaquita para CC..09T3 296,47
⌀ 105,75 − 119,1 mm (hasta 132,1 mm con adaptador)
29W 23 7532 Soporte de plaquita reversible 349,14
⌀ 125,75 − 139,1 mm (hasta 152,1 mm con adaptador)
29W 23 7534 Adaptador 289,69 23 7531 23 7532 23 7534
F = 6,5 mm
