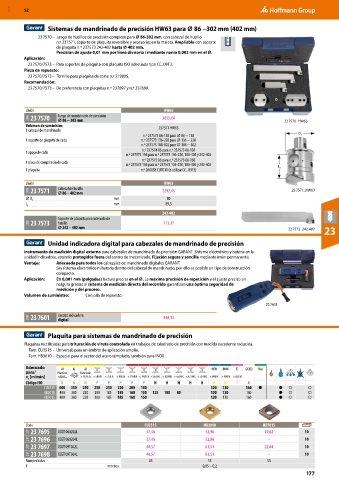

MXD 52

Sistemas de mandrinado de precisión HW63 para ⌀ 86 −302 mm (402 mm)
23 7570 – Juego de husillos de precisión completo para ⌀ 86-302 mm, con cabezal de husillo
n.º 237571, soporte de plaquita reversible y accesorios en la maleta. Ampliable con soporte
de plaquita n.º 237573 242-402 hasta ⌀ 402 mm.
Precisión de ajuste 0,01 mm por línea divisoria / mediante nonio 0,002 mm en el ⌀.
Aplicación:
23 7570/7573 – Para soportes de plaquita con plaquita ISO adecuada tipo CC..09T3.
Pieza de repuesto:
23 7570/7573 – Tornillo para plaquita de corte n.º 219805.
Recomendación:
23 7570/7573 – De preferencia con plaquitas n.º 237697 y n.º 237698.

Unión HW63
29W 23 7570 Juego de mandrinado de precisión 3655,04 23 7570_HW63
⌀ 86 − 302 mm
Volumen de suministro: 237571 HW63
1 cabezal de mandrinado
n.º 237573 86-138 para ⌀ 86 − 138 D 1
1 soporte de plaquita de cada n.º 237573 136-220 para ⌀ 136 − 220
n.º 237573 188-302 para ⌀ 188 − 302
n.º 237574 86 para n.º 237573 86-138
1 apoyo de cada
n.º 237574 136 para n.º 237573 136-220, 188-302 y 242-402
n.º 237575 86 para n.º 237573 86-138
1 placa de compresión de cada
n.º 237575 136 para n.º 237573 136-220, 188-302 y 242-402
L 1
1 plaquita n.º 260058 CU7010 (o utilizar CC.. 09T3)
Unión HW63
29W 23 7571 Cabezal de husillo 2297,45 23 7571_HW63
⌀ 86 – 402 mm
⌀ D 1 mm 80
L 1 mm 89,5
242-402
Soporte de plaquita para intervalo de
29W 23 7573 husillo 713,17
⌀ 242 – 402 mm 23 7573_242-402 23

Unidad indicadora digital para cabezales de mandrinado de precisión

Instrumento de medición digital externo para cabezales de mandrinado de precisión GARANT. Sistema electrónico y batería en la
unidad indicadora, estando protegidos fuera del centro de mecanizado. Fijación segura y sencilla mediante imán permanente.
Ventaja: Adecuada para todos los cabezales de mandrinado digitales GARANT.
Sin sistema electrónico ni batería dentro del cabezal de mandrinado, por ello es posible un tipo de construcción
compacto.
Aplicación: En 0,001 mm (pulgadas) lectura precisa en el ⌀. La máxima precisión de repetición y el ajuste preciso sin
holgura gracias al sistema de medición directa del recorrido garantizan una óptima seguridad de
medición y del proceso.
Volumen de suministro: Con pila de repuesto.
23 7601

29W 23 7601 Unidad indicadora 340,13
digital

Plaquita para sistemas de mandrinado de precisión
Plaquitas rectificadas para trituración de viruta controlada en trabajos de taladrado de precisión con medida excedente reducida.
Tam. CU3515 – Universal, para un ámbito de aplicación amplio.
Tam. HB3010 – Especial para el sector del acero templado, también para INOX.
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
CU3515 600 350 250 250 250 220 200 180 120 120 160 ● ● ○ ○
HB3010 400 300 220 200 185 185 160 150 125 100 80 120 120 160 ● ○ ○
HB7015 400 300 220 200 185 185 160 150 120 120 160 ● ○ ○

Clase CU3515 HB3010 HB7015
21F 23 7695 CCGT 060202L 37,46 52,96 19,62 10
21F 23 7696 CCGT 060204L 37,46 52,96 – 10
21F 23 7697 CCGT 09T302L 40,57 61,51 22,64 10
21F 23 7698 CCGT 09T304L 40,57 61,51 – 10
Rompevirutas US SS SS
f mm/rev. 0,05 – 0,2
177
