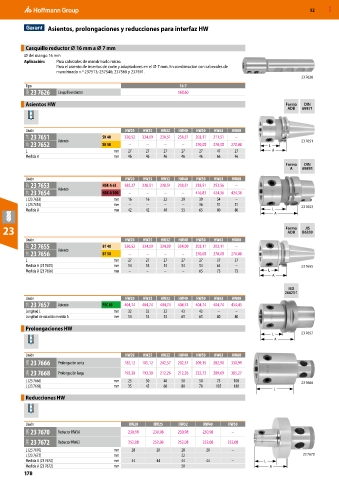

52 MXD

Asientos, prolongaciones y reducciones para interfaz HW

Casquillo reductor ⌀ 16 mm a ⌀ 7 mm
⌀ del mango 16 mm
Aplicación: Para cabezales de mandrinado micro.
Para el asiento de insertos de corte y adaptadores en el ⌀ 7 mm. En combinación con cabezales de
mandrinado n.º 237513; 237546; 237568 y 237591.
23 7626
Tipo 16-7
29W 23 7626 Casquillo reductor 168,60
Asientos HW Forma DIN
ADB 69871

Unión HW20 HW25 HW32 HW40 HW50 HW63 HW80
21F 23 7651 Asiento SK 40 320,52 334,09 238,51 238,51 203,11 211,51 – 23 7651
21F 23 7652 SK 50 – – – – 270,08 270,08 270,08 L
L mm 27 27 27 27 27 47 27 A
Medida A mm 46 46 46 46 46 66 46
Forma DIN
A 69893
Unión HW20 HW25 HW32 HW40 HW50 HW63 HW80
21F 23 7653 Asiento HSK-A 63 385,27 238,51 238,51 238,51 238,51 253,56 –
21F 23 7654 HSK-A 100 – – – – 416,83 424,36 424,36
L (23 7653) mm 16 16 22 29 39 54 –
L (23 7654) mm – – – – 36 51 51 23 7653
Medida A mm 42 42 48 55 65 80 80 L
A
23 Forma B6339
JIS
ADB
Unión HW20 HW25 HW32 HW40 HW50 HW63 HW80
21F 23 7655 Asiento BT 40 320,52 334,09 334,09 334,09 203,11 203,11 –
21F 23 7656 BT 50 – – – – 270,08 270,08 270,08
L mm 27 27 27 27 27 37 37
Medida A (23 7655) mm 54 54 54 54 54 64 – 23 7655
Medida A (23 7656) mm – – – – 65 75 75 L
A

ISO
26623-1
Unión HW20 HW25 HW32 HW40 HW50 HW63 HW80
21F 23 7657 Asiento PSC 63 404,74 404,74 404,74 404,74 404,74 404,74 454,45
Longitud L mm 32 32 32 43 43 – –
Longitud de voladizo medida A mm 54 54 54 65 65 80 80
Prolongaciones HW
L 23 7657
A

Unión HW20 HW25 HW32 HW40 HW50 HW63 HW80
29W 23 7666 Prolongación corta 185,12 185,12 202,37 202,37 209,15 282,90 330,99
29W 23 7668 Prolongación larga 193,38 193,38 212,26 212,26 222,72 289,69 385,27
L (23 7666) mm 25 30 40 50 50 75 100 23 7666
L (23 7668) mm 35 45 60 80 70 135 180
L
Reducciones HW

Unión HW20 HW25 HW32 HW40 HW50
29W 23 7670 Reductor HW50 230,98 230,98 230,98 230,98 –
29W 23 7672 Reductor HW63 252,08 252,08 252,08 252,08 252,08
L (23 7670) mm 28 28 28 28 –
L (23 7672) mm 32 23 7670
Medida A (23 7670) mm 44 44 44 44 – L
Medida A (23 7672) mm 50 A
178
