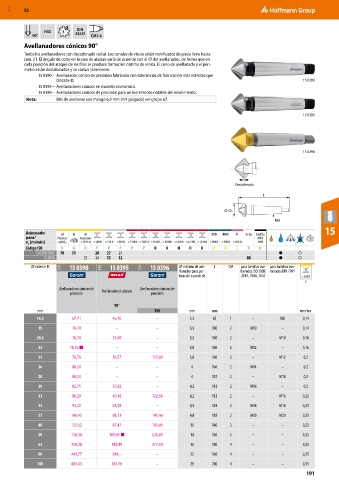

Page 191 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

DIN
HSS 3 335 D
90° CM1-4
Avellanadores cónicos 90°
Todos los avellanadores con destalonado radial. Los canales de viruta están rectificados de pieza llena hasta
tam. 31. El ángulo de corte en la cara de ataque varía de acuerdo con el ⌀ del avellanador, de forma que en
cada posición del ataque de los filos se produce formación óptima de viruta. El cono de avellanado y el perí-
metro están destalonados y se cortan libremente.
15 0390 – Avellanador cónico de precisión fabricado con tolerancias de fabricación más estrictas que
DIN335-D. 15 0390
15 0395 – Avellanadores cónicos en modelo económico.
15 0396 – Avellanadores cónicos de precisión para un incremento notable del rendimiento.
Nota: Bits de avellanar con mango 6,3 mm (1/4 pulgada) ver grupo 67.

15 0395

15 0396

Destalonado
L

DC
MK
15
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N N
15 0390/ 0395 70 33 28 27 27 ● ○
15 0396 25 34 32 32 80 ● ○
⌀ exterior D c 11M 15 0390 12M 15 0395 11M 15 0396 ⌀ mínimo de ave- L CM para tornillos ave- para tornillos ave-
llanador para per- llanados ISO 2009, llanados DIN 7991
foración a partir de 2010, 7046, 7047 < 500 N
f
Avellanadores cónicos de Avellanadores cónicos Avellanadores cónicos de
precisión precisión
90°
mm TiN mm mm mm/rev.
16,5 67,71 46,76 – 3,2 85 1 – M8 0,14
19 76,70 – – 3,5 100 2 M10 – 0,14

20,5 76,70 53,69 – 3,5 100 2 – M10 0,16
23 78,76 ■ – – 3,8 106 2 M12 – 0,16
25 78,76 54,57 112,69 3,8 106 2 – M12 0,2
26 80,24 – – 4 106 2 M14 – 0,2
28 80,24 – – 4 112 2 – M14 0,2
30 82,75 57,82 – 4,2 112 2 M16 – 0,2
31 86,29 60,18 122,58 4,2 112 2 – M16 0,25
34 93,22 63,58 – 4,5 118 2 M18 M18 0,25
37 100,45 68,73 141,46 4,8 118 2 M20 M20 0,25

40 125,53 87,47 183,49 10 140 3 – – 0,25
50 156,50 109,01 ■ 230,69 14 150 3 – – 0,25
63 258,28 183,49 377,30 16 180 4 – – 0,35
80 441,77 304,– – 22 190 4 – – 0,35
100 603,43 432,76 – 28 200 4 – – 0,35
191
