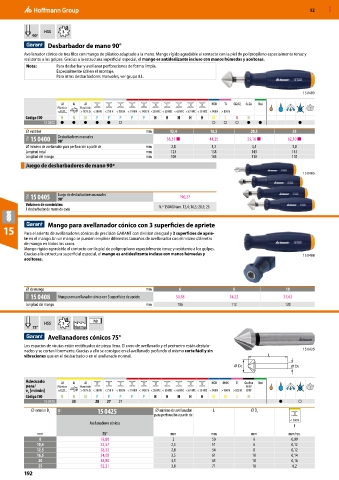

Page 192 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

HSS 3
90°
Desbarbador de mano 90°
Avellanador cónico de tres filos con mango de plástico adaptado a la mano. Mango rígido agradable al contacto con la piel de polipropileno especialmente tenaz y
resistente a los golpes. Gracias a la estructura superficial especial, el mango es antideslizante incluso con manos húmedas y aceitosas.
Nota: Para desbarbar y avellanar perforaciones de forma limpia.
Especialmente útil en el montaje.
Para otros desbarbadores manuales, ver grupo 83.

15 0400

Código ISO N N N P P P P P H H H H H M S K N
15 0400 ● ● ● ● ● ○ ○ ○ ○ ● ● ●
⌀ exterior mm 12,4 16,5 20,5 25
11M 15 0400 Desbarbadores manuales 38,35 ■ 44,25 55,16 ■ 62,10 ■
90°
⌀ mínimo de avellanador para perforación a partir de mm 2,8 3,2 3,5 3,8
Longitud total mm 123 138 143 143
Longitud del mango mm 100 105 110 110
Juego de desbarbadores de mano 90º
15 0405

11M 15 0405 Juego de desbarbadores manuales 190,27
90°
Volumen de suministro: N.º 150400 tam. 12,4; 16,5; 20,5; 25.
1 desbarbador de mano de cada
Mango para avellanador cónico con 3 superficies de apriete
15 Para el asiento de avellanadores cónicos de precisión GARANT con división desigual y 3 superficies de aprie-

te en el mango. En un mango se pueden emplear diferentes tamaños de avellanador con el mismo diámetro
de mango en todos los casos.
Mango rígido agradable al contacto con la piel de polipropileno especialmente tenaz y resistente a los golpes.
Gracias a la estructura superficial especial, el mango es antideslizante incluso con manos húmedas y 15 0408
aceitosas.

⌀ de mango mm 6 8 10
11M 15 0408 Mango para avellanador cónico con 3 superficies de apriete 30,38 34,22 37,62
Longitud del mango mm 106 112 120

h9
HSS 3
75° Norma
Avellanadores cónicos 75°
Los espacios de virutas están rectificados de pieza llena. El cono de avellanado y el perímetro están destalo-
nados y se cortan libremente. Gracias a ello se consigue en el avellanado profundo el mismo corte fácil y sin 15 0425
vibraciones que en el desbarbado o en el avellanado normal. L
DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
15 0425 33 28 27 27 ● ○
⌀ exterior D c 11M 15 0425 ⌀ mínimo de avellanador L ⌀ D s
para perforación a partir de
< 500 N
Avellanadores cónicos
f
mm 75° mm mm mm mm/rev.
8 18,88 2 50 6 0,09
10,4 22,57 2,5 51 6 0,12
12,5 28,32 2,8 54 8 0,12
16,5 34,08 3,5 61 10 0,14
20 38,80 3,5 63 10 0,16
25 52,21 3,8 71 10 0,2
192
