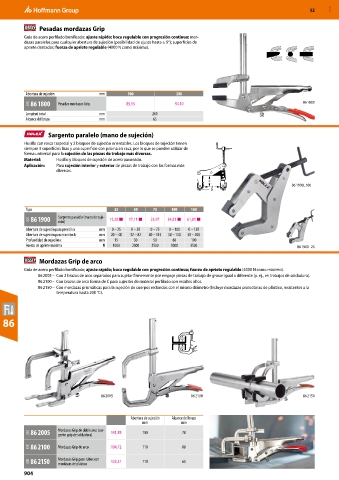

Page 2042 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Pesadas mordazas Grip
Guía de acero perfilado bonificado; ajuste rápido; boca regulable con progresión continua; mor-
dazas paralelas para cualquier abertura de sujeción (posibilidad de ajuste hasta ± 9°); superficies de
apriete dentadas; fuerza de apriete regulable (4000 N como máximo).

Abertura de sujeción mm 100 200
83K 86 1800 Pesadas mordazas Grip 85,55 94,10 86 1800
Longitud total mm 260
Alcance del brazo mm 65

Sargento paralelo (mano de sujeción)
Husillo con rosca trapecial y 2 bloques de sujeción orientables. Los bloques de sujeción tienen
siempre 3 superficies lisas y una superficie con prisma en cruz, por lo que se pueden utilizar de
forma universal para la sujeción de las piezas de trabajo más diversas.
Material: Husillo y bloques de sujeción de acero pavonado.
Aplicación: Para sujeción interior y exterior de piezas de trabajo con las formas más
diversas.
c
a 86 1900_100
b

Tipo 25 50 75 100 150

82C 86 1900 Sargento paralelo (mano de suje- 15,20 ■ 17,11 ■ 23,97 34,81 ■ 61,81 ■
ción)
Abertura de sujeción para presión a mm 0 – 25 0 – 50 0 – 75 0 – 100 0 – 150
Abertura de sujeción para tracción b mm 20 – 48 32 – 82 40 – 115 50 – 150 50 – 200
Profundidad de sujeción c mm 15 30 50 60 100
Fuerza de apriete máxima N 1000 2000 2500 3000 3500 86 1900_25

Mordazas Grip de arco
Guía de acero perfilado bonificado; ajuste rápido; boca regulable con progresión continua; fuerza de apriete regulable (4000 N como máximo).
86 2005 – Con 2 brazos de arco separados para sujetar firmemente por empuje piezas de trabajo de grosor igual o diferente (p. ej., en trabajos de soldadura).
86 2100 – Con brazos de arco forma de C para sujeción de material perfilado con resaltes altos.
86 2150 – Con mordazas prismáticas para la sujeción de cuerpos redondos con el mismo diámetro (Incluye mordazas protectoras de plástico, resistentes a la
temperatura hasta 200 °C).

86

35
35

86 2005 86 2100 86 2150

Abertura de sujeción Alcance del brazo

mm mm
83K 86 2005 Mordazas Grip de doble arco (sar- 141,89 100 70
gento grip de soldadura)

83K 86 2100 Mordazas Grip de arco 104,72 110 80

83K 86 2150 Mordazas Grip para tubos con 123,31 110 65
mordazas de plástico
904
