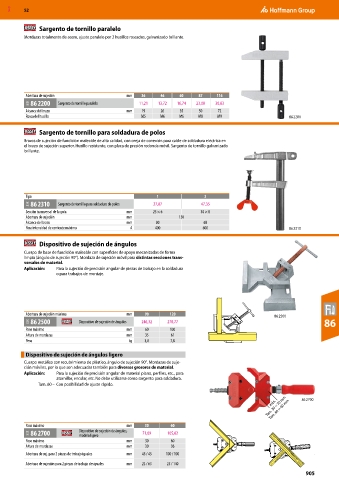

MXD 52

Sargento de tornillo paralelo
Mordazas totalmente de acero, ajuste paralelo por 2 husillos roscados, galvanizado brillante.

Abertura de sujeción mm 36 46 60 87 116
83K 86 2200 Sargento de tornillo paralelo 11,21 13,72 16,74 23,08 30,83
Alcance del brazo mm 19 26 35 50 72
Rosca del husillo M5 M6 M6 M8 M9 86 2200

Sargento de tornillo para soldadura de polos
Brazos de sujeción de fundición maleable de alta calidad, con oreja de conexión para cable de soldadura eléctrica en
el brazo de sujeción superior. Husillo resistente, con placa de presión redonda móvil. Sargento de tornillo galvanizado
brillante.

Tipo 1 2
83K 86 2310 Sargento de tornillo para soldadura de polos 27,07 47,35
Sección transversal de la guía mm 25 × 6 30 × 8
Abertura de sujeción mm 150
Alcance del brazo mm 80 60
Para intensidad de corriente máxima A 400 600 86 2310

Dispositivo de sujeción de ángulos
Cuerpo de base de fundición maleable con superficies de apoyo mecanizadas de forma
limpia (ángulo de sujeción 90°). Mordaza de sujeción móvil para distintas secciones trans-
versales de material.
Aplicación: Para la sujeción de precisión angular de piezas de trabajo en la soldadura
o para trabajos de montaje.

Abertura de sujeción máxima mm 90 120 86 2500
83K 86 2500 Dispositivo de sujeción de ángulos 246,32 278,77 86
Paso máximo mm 60 100
Altura de mordazas mm 35 61
Peso kg 3,8 7,8

Dispositivo de sujeción de ángulos ligero
Cuerpo metálico con recubrimiento de plástico, ángulo de sujeción 90°. Mordazas de suje-
ción móviles, por lo que son adecuadas también para diversos grosores de material.
Aplicación: Para la sujeción de precisión angular de material plano, perfiles, etc., para
atornillar, encolar, etc. No debe utilizarse como sargento para soldadura.
Tam. 60 – Con posibilidad de ajuste rápido.

Tam. 30 = 30 mm 86 2700
máx.
Tam. 60 = 60 mm

Paso máximo mm 30 60
83K 86 2700 Dispositivo de sujeción de ángulos, 71,09 105,02
modelo ligero
Paso máximo mm 30 60
Altura de mordazas mm 30 36
Abertura de suj. para 2 piezas de trabajo iguales mm 45 / 45 100 / 100
Abertura de sujeción para 2 piezas de trabajo desiguales mm 23 / 63 25 / 140
