P. 189
Page - Seite

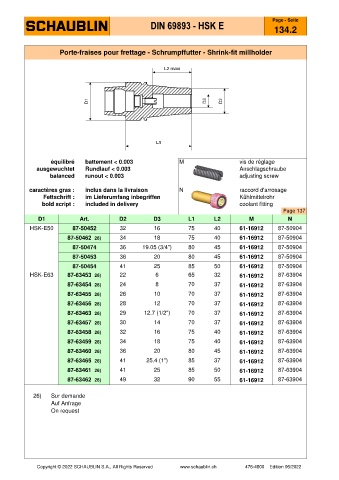

DIN 69893 - HSK E
134.2
Porte-fraises pour frettage - Schrumpffutter - Shrink-fit millholder
équilibré battement < 0.003 M vis de réglage
ausgewuchtet Rundlauf < 0.003 Anschlagschraube
balanced runout < 0.003 adjusting screw
caractères gras : inclus dans la livraison N raccord d'arrosage
Fettschrift : im Lieferumfang inbegriffen Kühlmittelrohr
bold script : included in delivery coolant fitting
Page 137
D1 Art. D2 D3 L1 L2 M N
HSK-E50 87-50452 32 16 75 40 61-16912 87-50904
87-50462 26) 34 18 75 40 61-16912 87-50904
87-50474 36 19.05 (3/4") 80 45 61-16912 87-50904
87-50453 36 20 80 45 61-16912 87-50904
87-50454 41 25 85 50 61-16912 87-50904
HSK-E63 87-63453 26) 22 6 65 32 61-16912 87-63904
87-63454 26) 24 8 70 37 61-16912 87-63904
87-63455 26) 26 10 70 37 61-16912 87-63904
87-63456 26) 28 12 70 37 61-16912 87-63904
87-63463 26) 29 12.7 (1/2") 70 37 61-16912 87-63904
87-63457 26) 30 14 70 37 61-16912 87-63904
87-63458 26) 32 16 75 40 61-16912 87-63904
87-63459 26) 34 18 75 40 61-16912 87-63904
87-63460 26) 36 20 80 45 61-16912 87-63904
87-63465 26) 41 25.4 (1") 85 37 61-16912 87-63904
87-63461 26) 41 25 85 50 61-16912 87-63904
87-63462 26) 49 32 90 55 61-16912 87-63904
26) Sur demande
Auf Anfrage
On request
