P. 190
Page - Seite
DIN 69893 - HSK E
134.3

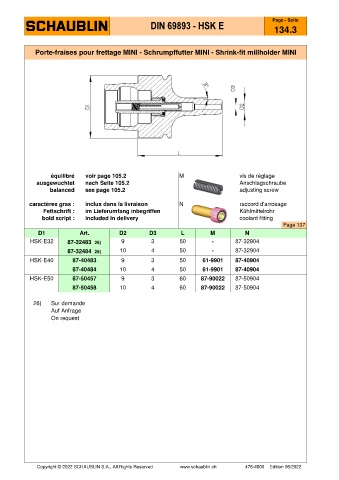

Porte-fraises pour frettage MINI - Schrumpffutter MINI - Shrink-fit millholder MINI
équilibré voir page 105.2 M vis de réglage
ausgewuchtet nach Seite 105.2 Anschlagschraube
balanced see page 105.2 adjusting screw
caractères gras : inclus dans la livraison N raccord d'arrosage
Fettschrift : im Lieferumfang inbegriffen Kühlmittelrohr
bold script : included in delivery coolant fitting
Page 137
D1 Art. D2 D3 L M N
HSK-E32 87-32483 26) 9 3 50 - 87-32904
87-32484 26) 10 4 50 - 87-32904
HSK-E40 87-40483 9 3 50 61-9901 87-40904
87-40484 10 4 50 61-9901 87-40904
HSK-E50 87-50457 9 3 60 87-90022 87-50904
87-50458 10 4 60 87-90022 87-50904
26) Sur demande
Auf Anfrage
On request
