Page 250 - SCHAUBLIN
P. 250
Page - Seite
D
201

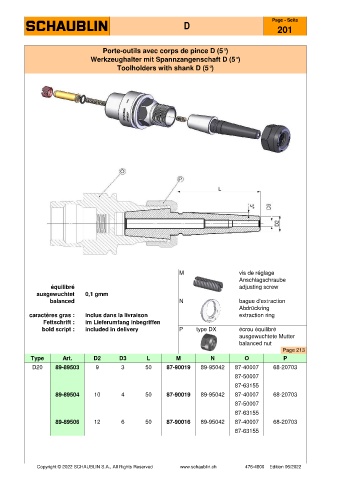

Porte-outils avec corps de pince D (5°)
Werkzeughalter mit Spannzangenschaft D (5°)
Toolholders with shank D (5°)
M vis de réglage
Anschlagschraube
équilibré adjusting screw
ausgewuchtet 0,1 gmm
balanced N bague d'extraction
Abdrückring
caractères gras : inclus dans la livraison extraction ring
Fettschrift : im Lieferumfang inbegriffen
bold script : included in delivery P type DX écrou équilibré
ausgewuchtete Mutter
balanced nut
Page 213
Type Art. D2 D3 L M N O P
D20 89-89503 9 3 50 87-90019 89-95042 87-40007 68-20703
87-50007
87-63155
89-89504 10 4 50 87-90019 89-95042 87-40007 68-20703
87-50007
87-63155
89-89506 12 6 50 87-90016 89-95042 87-40007 68-20703
87-63155
Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
