E
206

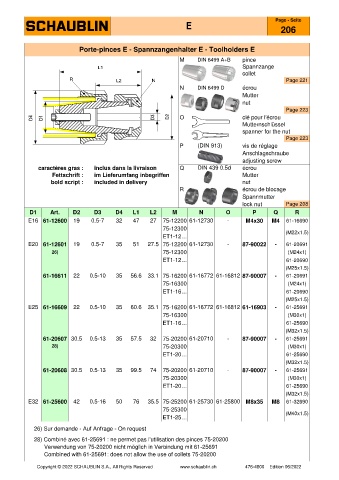

Porte-pinces E - Spannzangenhalter E - Toolholders E

M DIN 6499 A+B pince
Spannzange
collet
Page 221
N DIN 6499 D écrou
Mutter
nut
Page 223
O clé pour l'écrou
Mutternschlüssel
spanner for the nut
Page 223
P (DIN 913) vis de réglage
Anschlagschraube
adjusting screw
caractères gras : inclus dans la livraison Q DIN 439 0.5d écrou
Fettschrift : im Lieferumfang inbegriffen Mutter
bold script : included in delivery nut
R écrou de blocage
Spannmutter
lock nut Page 208
D1 Art. D2 D3 D4 L1 L2 M N O P Q R
E16 61-12600 19 0.5-7 32 47 27 75-12200 61-12730 - M4x30 M4 61-16690
75-12300
(M22x1.5)
ET1-12…
E20 61-12601 19 0.5-7 35 51 27.5 75-12200 61-12730 - 87-90022 - 61-20691
26) 75-12300 (M24x1)
ET1-12… 61-20690
(M25x1.5)
61-16611 22 0.5-10 35 56.6 33.1 75-16200 61-16772 61-16812 87-90007 - 61-20691
75-16300 (M24x1)
ET1-16… 61-20690
(M25x1.5)
E25 61-16609 22 0.5-10 35 60.6 35.1 75-16200 61-16772 61-16812 61-16903 - 61-25691
75-16300 (M30x1)
ET1-16… 61-25690
(M32x1.5)
61-20607 30.5 0.5-13 35 57.5 32 75-20200 61-20710 - 87-90007 - 61-25691
28) 75-20300 (M30x1)
ET1-20… 61-25690
(M32x1.5)
61-20608 30.5 0.5-13 35 99.5 74 75-20200 61-20710 - 87-90007 - 61-25691
75-20300 (M30x1)
ET1-20… 61-25690
(M32x1.5)
E32 61-25600 42 0.5-16 50 76 35.5 75-25200 61-25730 61-25800 M8x35 M8 61-32690
75-25300
(M40x1.5)
ET1-25…

26) Sur demande - Auf Anfrage - On request
28) Combiné avec 61-25691 : ne permet pas l'utilisation des pinces 75-20200
Verwendung von 75-20200 nicht möglich in Verbindung mit 61-25691
Combined with 61-25691: does not allow the use of collets 75-20200
