Page - Seite
E
207

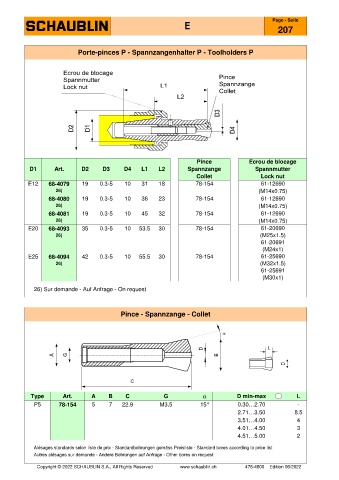

Porte-pinces P - Spannzangenhalter P - Toolholders P

Pince Ecrou de blocage
D1 Art. D2 D3 D4 L1 L2 Spannzange Spannmutter
Collet Lock nut
E12 68-4079 19 0.3-5 10 31 18 78-154 61-12690
26) (M14x0.75)
68-4080 19 0.3-5 10 36 23 78-154 61-12690
26) (M14x0.75)
68-4081 19 0.3-5 10 45 32 78-154 61-12690
26) (M14x0.75)
E20 68-4093 35 0.3-5 10 53.5 30 78-154 61-20690
26) (M25x1.5)
61-20691
(M24x1)
E25 68-4094 42 0.3-5 10 55.5 30 78-154 61-25690
26) (M32x1.5)
61-25691
(M30x1)

26) Sur demande - Auf Anfrage - On request

Pince - Spannzange - Collet

Type Art. A B C G a D min-max L
P5 78-154 5 7 22.9 M3.5 15° 0.30…2.70 -
2.71…3.50 8.5
3.51…4.00 4
4.01…4.50 3
4.51…5.00 2

Alésages standards selon liste de prix - Standardbohrungen gemäss Preisliste - Standard bores according to price list
Autres alésages sur demande - Andere Bohrungen auf Anfrage - Other bores on request
