D
212

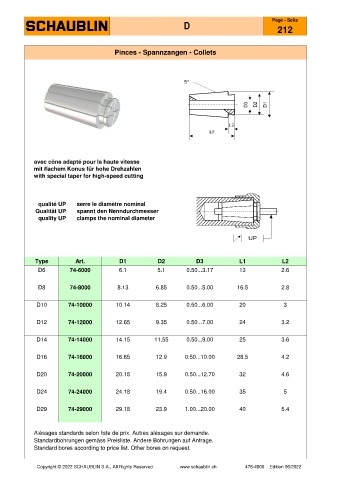

Pinces - Spannzangen - Collets
avec cône adapté pour la haute vitesse
mit flachem Konus für hohe Drehzahlen
with special taper for high-speed cutting
qualité UP serre le diamètre nominal
Qualität UP spannt den Nenndurchmesser
quality UP clamps the nominal diameter
Type Art. D1 D2 D3 L1 L2
D6 74-6000 6.1 5.1 0.50...3.17 13 2.6
D8 74-8000 8.13 6.85 0.50...5.00 16.5 2.8
D10 74-10000 10.14 8.25 0.50...6.00 20 3
D12 74-12000 12.65 9.35 0.50...7.00 24 3.2
D14 74-14000 14.15 11.55 0.50...9.00 25 3.6
D16 74-16000 16.65 12.9 0.50...10.00 28.5 4.2
D20 74-20000 20.18 15.9 0.50...12.70 32 4.6
D24 74-24000 24.18 19.4 0.50...16.00 35 5
D29 74-29000 29.18 23.9 1.00...20.00 40 5.4
Alésages standards selon liste de prix. Autres alésages sur demande.
Standardbohrungen gemäss Preisliste. Andere Bohrungen auf Anfrage.
Standard bores according to price list. Other bores on request.
