A
12
Pinces d'avance - Vorschubzangen - Feedfingers

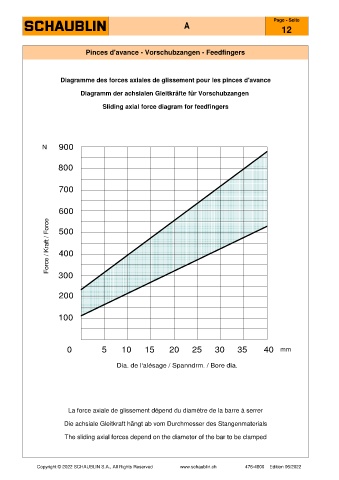

Diagramme des forces axiales de glissement pour les pinces d'avance
Diagramm der achsialen Gleitkräfte für Vorschubzangen
Sliding axial force diagram for feedfingers
N 900
800
700
600
Force / Kraft / Force 500
400
300
200
100
0 5 10 15 20 25 30 35 40 mm
Dia. de l'alésage / Spanndrm. / Bore dia.
La force axiale de glissement dépend du diamètre de la barre à serrer
Die achsiale Gleitkraft hängt ab vom Durchmesser des Stangenmaterials
The sliding axial forces depend on the diameter of the bar to be clamped
