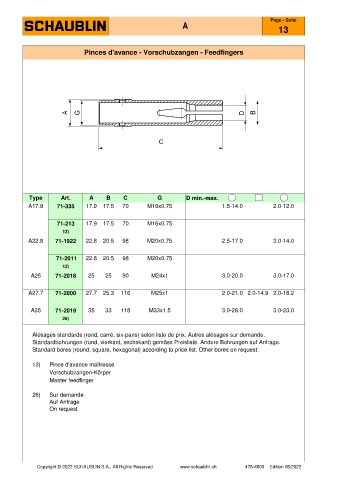

Page 40 - SCHAUBLIN
P. 40
Page - Seite
A
13
Pinces d'avance - Vorschubzangen - Feedfingers
Type Art. A B C G D min.-max.
A17.9 71-335 17.9 17.5 70 M16x0.75 1.5-14.0 2.0-12.0
71-213 17.9 17.5 70 M16x0.75
13)
A22.8 71-1922 22.8 20.5 98 M20x0.75 2.5-17.0 3.0-14.0
71-2011 22.8 20.5 98 M20x0.75
13)
A25 71-2018 25 25 90 M24x1 3.0-20.0 3.0-17.0
A27.7 71-2000 27.7 25.3 116 M25x1 2.0-21.0 2.0-14.9 2.0-18.2
A35 71-2019 35 33 118 M33x1.5 3.0-26.0 3.0-23.0
26)
Alésages standards (rond, carré, six-pans) selon liste de prix. Autres alésages sur demande.
Standardbohrungen (rund, vierkant, sechskant) gemäss Preisliste. Andere Bohrungen auf Anfrage.
Standard bores (round, square, hexagonal) according to price list. Other bores on request.
13) Pince d'avance maîtresse
Vorschubzangen-Körper
Master feedfinger
26) Sur demande
Auf Anfrage
On request
Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
