F
16.3

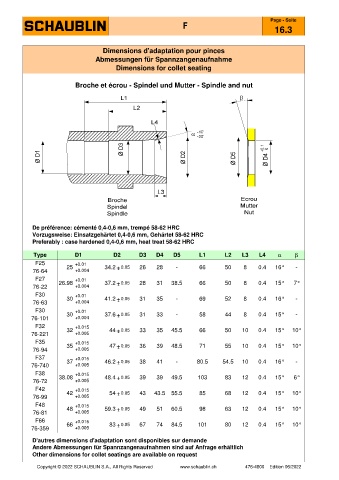

Dimensions d'adaptation pour pinces
Abmessungen für Spannzangenaufnahme
Dimensions for collet seating

Broche et écrou - Spindel und Mutter - Spindle and nut

De préférence: cémenté 0,4-0,6 mm, trempé 58-62 HRC
Vorzugsweise: Einsatzgehärtet 0,4-0,6 mm, Gehärtet 58-62 HRC
Preferably : case hardened 0,4-0,6 mm, heat treat 58-62 HRC

Type D1 D2 D3 D4 D5 L1 L2 L3 L4 a b
F25 +0.01
25 34.2 + 0.05 26 28 - 66 50 8 0.4 16° -
76-64 +0.004 -
F27 +0.01
26.98 37.2 + 0.05 28 31 38.5 66 50 8 0.4 15° 7°
76-22 +0.004 -
F30 +0.01
30 41.2 + 0.05 31 35 - 69 52 8 0.4 16° -
76-63 +0.004 -
F30 +0.01
30 37.6 + 0.05 31 33 - 58 44 8 0.4 15° -
76-101 +0.004 -
F32 +0.015
32 44 + 0.05 33 35 45.5 66 50 10 0.4 15° 10°
+
76-221 +0.005 - -
F35 +0.015
+
35 47 + 0.05 36 39 48.5 71 55 10 0.4 15° 10°
76-94 +0.005 - -
F37 +0.015
37 46.2 + 0.05 38 41 - 80.5 54.5 10 0.4 16° -
76-740 +0.005 -
F38 +0.015
38.08 48.4 + 0.05 39 39 49.5 103 83 12 0.4 15° 6°
76-72 +0.005 -
F42 +0.015
42 54 + 0.05 43 43.5 55.5 85 68 12 0.4 15° 10°
+
76-99 +0.005 - -
F48 +0.015
48 59.3 + 0.05 49 51 60.5 98 63 12 0.4 15° 10°
76-81 +0.005 -
F66 +0.015
+
66 83 + 0.05 67 74 84.5 101 80 12 0.4 15° 10°
76-359 +0.005 - -
D'autres dimensions d'adaptation sont disponibles sur demande
Andere Abmessungen für Spannzangenaufnahmen sind auf Anfrage erhältlich
Other dimensions for collet seatings are available on request
