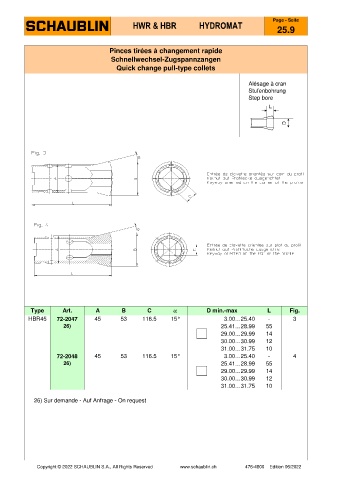

Page 76 - SCHAUBLIN
P. 76
Page - Seite
HWR & HBR HYDROMAT
25.9
Pinces tirées à changement rapide
Schnellwechsel-Zugspannzangen
Quick change pull-type collets
Alésage à cran
Stufenbohrung
Step bore
Type Art. A B C a D min.-max L Fig.
HBR45 72-2047 45 53 116.5 15° 3.00…25.40 - 3
26) 25.41…28.99 55
29.00…29.99 14
30.00…30.99 12
31.00…31.75 10
72-2048 45 53 116.5 15° 3.00…25.40 - 4
26) 25.41…28.99 55
29.00…29.99 14
30.00…30.99 12
31.00…31.75 10
26) Sur demande - Auf Anfrage - On request
