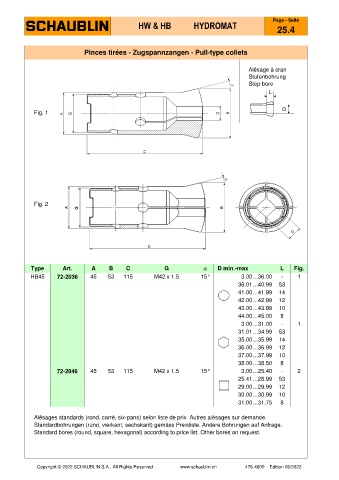

Page 71 - SCHAUBLIN
P. 71
Page - Seite
HW & HB HYDROMAT
25.4
Pinces tirées - Zugspannzangen - Pull-type collets
Alésage à cran
Stufenbohrung
Step bore
L
D
Fig. 1
Fig. 2
Type Art. A B C G a D min.-max L Fig.
HB45 72-2036 45 53 115 M42 x 1.5 15° 3.00…36.00 - 1
36.01…40.99 53
41.00…41.99 14
42.00…42.99 12
43.00…43.99 10
44.00…45.00 8
3.00…31.00 - 1
31.01…34.99 53
35.00…35.99 14
36.00…36.99 12
37.00…37.99 10
38.00…38.50 8
72-2046 45 53 115 M42 x 1.5 15° 3.00…25.40 - 2
25.41…28.99 53
29.00…29.99 12
30.00…30.99 10
31.00…31.75 8
Alésages standards (rond, carré, six-pans) selon liste de prix. Autres alésages sur demande.
Standardbohrungen (rund, vierkant, sechskant) gemäss Preisliste. Andere Bohrungen auf Anfrage.
Standard bores (round, square, hexagonal) according to price list. Other bores on request.
Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
