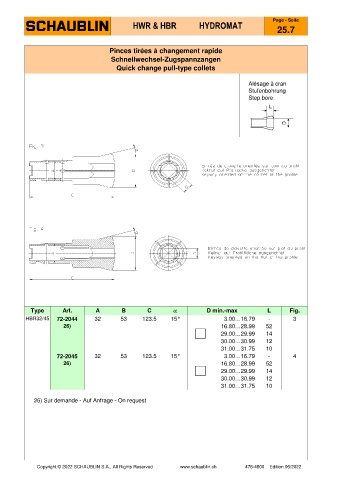

Page 74 - SCHAUBLIN
P. 74
Page - Seite
HWR & HBR HYDROMAT
25.7
Pinces tirées à changement rapide
Schnellwechsel-Zugspannzangen
Quick change pull-type collets
Alésage à cran
Stufenbohrung
Step bore
Type Art. A B C a D min.-max L Fig.
HBR32/45 72-2044 32 53 123.5 15° 3.00…16.79 - 3
26) 16.80…28.99 52
29.00…29.99 14
30.00…30.99 12
31.00…31.75 10
72-2045 32 53 123.5 15° 3.00…16.79 - 4
26) 16.80…28.99 52
29.00…29.99 14
30.00…30.99 12
31.00…31.75 10
26) Sur demande - Auf Anfrage - On request
Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
