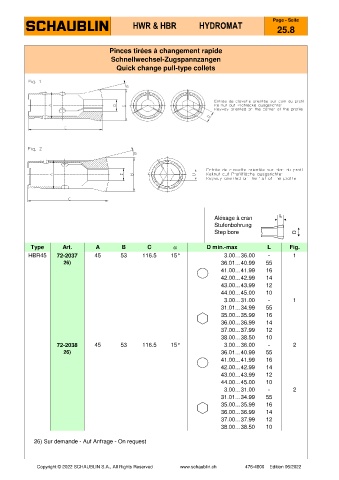

P. 75
Page - Seite
HWR & HBR HYDROMAT
25.8
Pinces tirées à changement rapide
Schnellwechsel-Zugspannzangen
Quick change pull-type collets
Alésage à cran
Stufenbohrung
Step bore
Type Art. A B C a D min.-max L Fig.
HBR45 72-2037 45 53 116.5 15° 3.00…36.00 - 1
26) 36.01…40.99 55
41.00…41.99 16
42.00…42.99 14
43.00…43.99 12
44.00…45.00 10
3.00…31.00 - 1
31.01…34.99 55
35.00…35.99 16
36.00…36.99 14
37.00…37.99 12
38.00…38.50 10
72-2038 45 53 116.5 15° 3.00…36.00 - 2
26) 36.01…40.99 55
41.00…41.99 16
42.00…42.99 14
43.00…43.99 12
44.00…45.00 10
3.00…31.00 - 2
31.01…34.99 55
35.00…35.99 16
36.00…36.99 14
37.00…37.99 12
38.00…38.50 10
26) Sur demande - Auf Anfrage - On request
