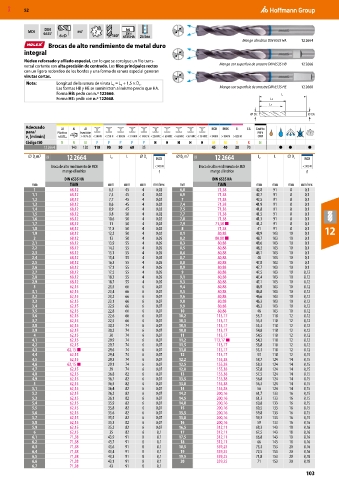

Page 103 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

DIN
MDI 6537 m7 2 h6
DIN
6×D 140° 6535 HA 25 bar

Mango cilíndrico DIN 6535 HA 12 2664
Brocas de alto rendimiento de metal duro
integral
Núcleo reforzado y afilado especial, con lo que se consigue un filo trans-
versal cortante con alta precisión de centrado. Los filos principales rectos Mango con superficie de arrastre DIN 6535 HB 12 2666
con un ligero redondeo de los bordes y una forma de ranura especial generan
virutas cortas.
Nota: Longitud de la ranura de viruta L C = L + 1,5 × D .
C
2
Las formas HB y HE se suministran al mismo precio que HA. Mango con superficie de arrastre DIN 6535 HE 12 2668
Forma HB: pedir con n.º 122666. L
Forma HE: pedir con n.º 122668. LC
L2
DC DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K N
12 2664 140 120 110 90 80 60 35 45 40 30 70 ● ● ●
⌀ D m7 12E 12 2664 L 2 L ⌀ D s INOX ⌀ D m7 12E 12 2664 L 2 L ⌀ D s INOX
C
C
Broca de alto rendimiento de MDI < 900 N Broca de alto rendimiento de MDI < 900 N
mango cilíndrico f mango cilíndrico f
DIN 6535 HA DIN 6535 HA
mm TiAlN mm mm mm mm/rev. mm TiAlN mm mm mm mm/rev.
1 68,12 6,5 45 4 0,02 6,8 71,38 42,8 91 8 0,1
1,1 68,12 7,4 45 4 0,02 6,9 71,38 42,7 91 8 0,1
1,2 68,12 7,7 45 4 0,02 7 71,38 42,5 91 8 0,1
1,3 68,12 8,6 45 4 0,02 7,4 71,38 41,9 91 8 0,1
1,4 68,12 8,9 45 4 0,02 7,5 71,38 41,8 91 8 0,1
1,5 68,12 9,8 50 4 0,02 7,7 71,38 41,5 91 8 0,1
1,6 68,12 10,6 50 4 0,02 7,8 71,38 41,3 91 8 0,1
1,7 68,12 11 50 4 0,02 7,9 71,38 ■ 41,2 91 8 0,1
1,8 68,12 11,8 50 4 0,02 8 71,38 41 91 8 0,1 12
1,9 68,12 12,2 50 4 0,02 8,1 80,88 48,9 103 10 0,1
2 68,12 13 50 4 0,05 8,2 80,88 ■ 48,7 103 10 0,1
2,1 68,12 13,9 55 4 0,05 8,3 80,88 48,6 103 10 0,1
2,2 68,12 14,2 55 4 0,05 8,5 80,88 48,3 103 10 0,1
2,3 68,12 15,1 55 4 0,05 8,6 80,88 48,1 103 10 0,1
2,4 68,12 15,4 55 4 0,05 8,7 80,88 48 103 10 0,1
2,5 68,12 16,3 55 4 0,05 8,8 80,88 47,8 103 10 0,1
2,6 68,12 17,1 55 4 0,05 8,9 80,88 47,7 103 10 0,1
2,7 68,12 17,5 55 4 0,05 9 80,88 47,5 103 10 0,12
2,8 68,12 18,3 55 4 0,05 9,1 80,88 47,4 103 10 0,12
2,9 68,12 18,7 55 4 0,05 9,3 80,88 47,1 103 10 0,12
3 62,15 23,5 66 6 0,07 9,4 80,88 46,9 103 10 0,12
3,1 62,15 23,4 66 6 0,07 9,5 80,88 46,8 103 10 0,12
3,2 62,15 23,2 66 6 0,07 9,6 80,88 46,6 103 10 0,12
3,3 62,15 23,1 66 6 0,07 9,8 80,88 46,3 103 10 0,12
3,4 62,15 22,9 66 6 0,07 9,9 80,88 46,2 103 10 0,12
3,5 62,15 22,8 66 6 0,07 10 80,88 46 103 10 0,12
3,6 62,15 22,6 66 6 0,07 10,2 113,17 55,7 118 12 0,12
3,7 62,15 22,5 66 6 0,07 10,3 113,17 55,3 118 12 0,12
3,8 62,15 30,3 74 6 0,07 10,5 113,17 55,3 118 12 0,12
3,9 62,15 30,2 74 6 0,07 10,8 113,17 54,8 118 12 0,12
4 62,15 30 74 6 0,07 11 113,17 54,5 118 12 0,12
4,1 62,15 29,9 74 6 0,07 11,2 113,17 ■ 54,2 118 12 0,12
4,2 62,15 29,7 74 6 0,07 11,5 113,17 53,8 118 12 0,12
4,3 62,15 ■ 29,6 74 6 0,07 11,8 113,17 53,3 118 12 0,12
4,4 62,15 29,4 74 6 0,07 12 113,17 53 118 12 0,15
4,5 62,15 29,3 74 6 0,07 12,2 155,38 58,7 124 14 0,15
4,6 62,15 ■ 29,1 74 6 0,07 12,5 155,38 58,3 124 14 0,15
4,7 62,15 29 74 6 0,07 12,8 155,38 57,8 124 14 0,15
4,8 62,15 36,8 82 6 0,07 13 155,38 57,5 124 14 0,15
4,9 62,15 36,7 82 6 0,07 13,5 155,38 56,8 124 14 0,15
5 62,15 36,5 82 6 0,07 13,8 155,38 56,3 124 14 0,15
5,1 62,15 36,4 82 6 0,07 14 155,38 56 124 14 0,15
5,2 62,15 36,2 82 6 0,07 14,2 200,16 61,7 133 16 0,15
5,3 62,15 36,1 82 6 0,07 14,5 200,16 61,3 133 16 0,15
5,4 62,15 35,9 82 6 0,07 14,8 200,16 60,8 133 16 0,15
5,5 62,15 35,8 82 6 0,07 15 200,16 60,5 133 16 0,15
5,6 62,15 35,6 82 6 0,07 15,5 200,16 59,8 133 16 0,15
5,7 62,15 35,5 82 6 0,07 15,8 200,16 59,3 133 16 0,15
5,8 62,15 35,3 82 6 0,07 16 200,16 59 133 16 0,16
5,9 62,15 35,2 82 6 0,07 16,5 312,11 68,3 143 18 0,16
6 62,15 35 82 6 0,1 17 312,11 67,5 143 18 0,16
6,1 71,38 43,9 91 8 0,1 17,5 312,11 66,8 143 18 0,16
6,2 71,38 43,7 91 8 0,1 18 312,11 66 143 18 0,16
6,3 71,38 43,6 91 8 0,1 18,5 339,25 73,3 153 20 0,16
6,4 71,38 43,4 91 8 0,1 19 339,25 72,5 153 20 0,16
6,5 71,38 43,3 91 8 0,1 19,5 339,25 71,8 153 20 0,18
6,6 71,38 43,1 91 8 0,1 20 339,25 71 153 20 0,18
6,7 71,38 43 91 8 0,1
